工控PCBA

多路大功率电源驱动PCBA

• **案例简介**
• PCB 尺寸：150mm×139mm
• 板厚：1.6mm
• 最小线宽 / 线距：0.1mm/0.1mm
• 最小孔径：0.2mm
• 元器件封装：0402、0603、SOP、TO-252、QFN、功率电感
• 焊接工序：十温区无铅回流焊
• 检测设备：在线 AOI 光学检测

制程工序

PCB制板+SMT 精密贴片+DIP 插件+手工后焊

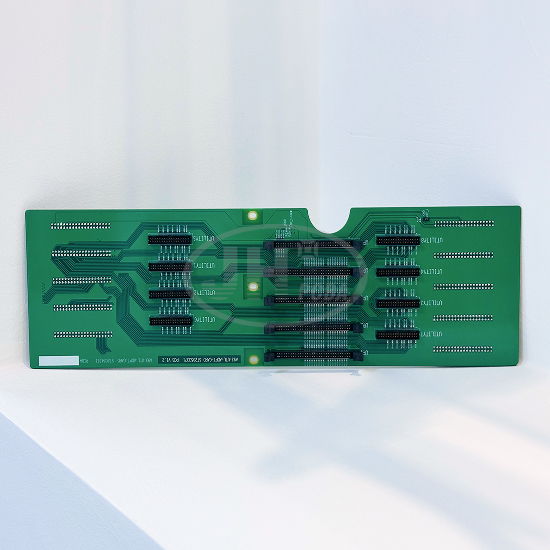

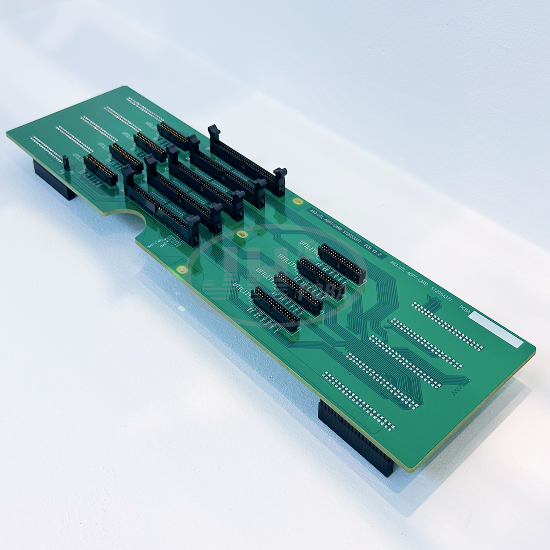

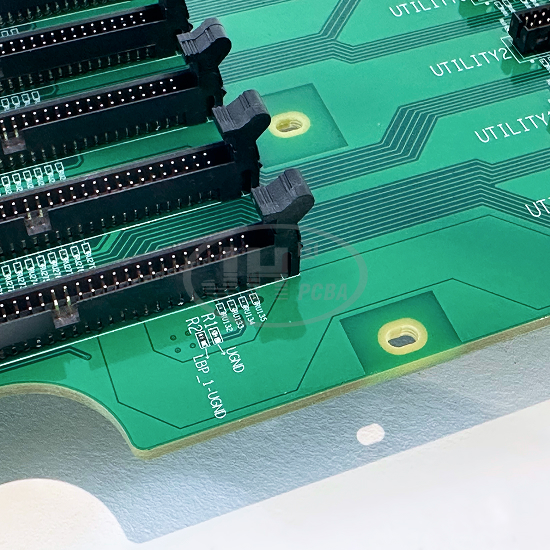

超长多路信号背板 PCBA

• PCBA 成品尺寸：420mm×115mm
• 最小孔径：0.3mm
• 最小封装：0402
• 最小线宽/线距：0.15mm/0.15mm
• 器件种类：高密度大 Pin 数直插连接器

制程工序

PCB制板+DIP 插件+波峰焊+手工后焊

自动化测试工装PCBA

• 成品尺寸：213mm×180mm
• 最小线宽/线距：6mil/6mil
• 最小孔径：0.25mm
• 最小封装尺寸：0402
• 最小引脚间距：0.5mm（QFP封装）

制程工序

SMT回流焊+DIP波峰焊混合焊接

工业设备控制板加工定制

• PCB尺寸：146*68mm
• 最小封装：0402
• 最小引脚间距：0.65mm
• 最小线宽/线距：0.15mm/0.15mm
• 最小孔径：0.3mm
• 焊接工艺：SMT贴片 +DIP插件无铅回流焊+无铅波峰焊

制程工序

双面贴片 + 无铅波峰焊回流焊

多通道工业测试系统主板PCBA

• PCB 尺寸：218*144mm
• 总点数：4200 点
• 器件种类：216 种
• 最小封装：QFN / 0402
• 最小引脚间距：0.35mm
• 焊接方式：十温区无铅回流焊 + 波峰焊 + 大功率器件后焊加固

制程工序

双面贴片+无铅波峰焊回流焊

双拼工控核心电路板PCBA包工包料

• PCB尺寸：180*135mm
• 点数：2936
• 器件种类：165
• 最小封装尺寸：BGA /QFN
• 最小引脚间距：0.4mm
• 焊接方式：贴片回流焊+插件波峰焊

制程工序

PCB制板+SMT双面贴片+AOI/X-Ray检测+干冰清洗+全测

工控一体机AI主板SMT贴片加工一站式PCBA

• PCB尺寸：138*85mm
• 点数：2100
• 器件种类：190
• 最小封装尺寸：BGA
• 最小引脚间距：0.5mm QFN
• 焊接方式：双面SMT回流焊+无铅波峰焊

制程工序

PCB制板+SMT贴片插件X-Ray+干冰清洗

多路电机驱动控制板PCBA

• PCB尺寸：50*35mm
• 点数：430
• 器件种类：14
• 最小封装尺寸：0603
• 最小引脚间距：0.5mm
• 焊接方式：双面回流焊接+后焊插件

制程工序

双面贴片+三防漆+静电包装

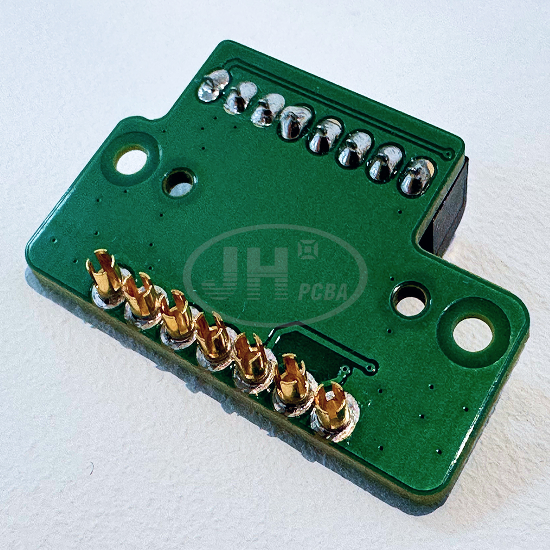

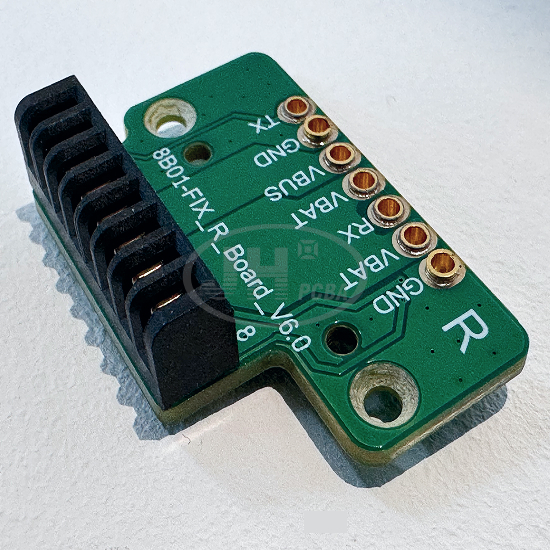

工装测试转接 PCBA

• PCBA成品尺寸：34mm×22.5mm
• 最小孔径：0.25mm
• 最小封装：0402
• 最小线宽/线距：0.12mm/0.12mm
• 器件种类：弹簧顶针、8P直插连接器

制程工序

PCB制板+DIP插件+手工后焊

工控IO扩展板PCBA

• PCB尺寸：116*13mm
• 点数：92
• 器件种类：13
• 最小封装尺寸：0402
• 最小引脚间距：0.5mm
• 焊接方式：全SMT为主+少量DIP后焊

制程工序

贴片加工+通电测试

工业设备总线控制板PCBA

• PCB尺寸：94*59mm
• 点数：312
• 器件种类：22
• 最小封装尺寸：0402mm
• 最小引脚间距：0.5mm
• 焊接方式：SMT回流焊+DIP插件焊接

制程工序

贴片加工+ICT通断测试+MCU

无线工控手持终端PCBA

• PCB尺寸：120*22mm
• 点数：154
• 器件种类：17
• 最小封装尺寸：0402
• 最小引脚间距：0.5mm
• 焊接方式：SMT回流焊接+DIP插件波峰焊

制程工序

贴片加工+插件+测试

工业控制驱动板SMT贴片PCBA加工定制

• PCB尺寸：96*169mm
• 点数：759
• 器件种类：21
• 最小封装尺寸：0402
• 最小引脚间距：0.5mm QFP
• 焊接方式：双面回流焊接+THT波峰焊接

制程工序

双面贴片+清洗+静电包装

工业多媒体主控板SMT贴片PCBA加工定制

• PCB尺寸：120*80mm
• 点数：866
• 器件种类：30
• 最小封装尺寸：0402
• 最小引脚间距：0.5mm
• 焊接方式：双面回流焊接+波峰焊接

制程工序

双面贴片+ICT检测+ARM烧录

多路模拟量采集工控板SMT贴片PCBA加工定制

• PCB尺寸：191*110mm
• 点数：445
• 器件种类：19
• 最小封装尺寸：0402
• 最小引脚间距：0.8mm
• 焊接方式：SMT回流焊+THT波峰焊

制程工序

SMT 贴片加工+后焊
