多路大功率电源驱动PCBA

**案例简介**
PCB 尺寸:150mm×139mm
板厚:1.6mm
最小线宽 / 线距:0.1mm/0.1mm
最小孔径:0.2mm
元器件封装:0402、0603、SOP、TO-252、QFN、功率电感
焊接工序:十温区无铅回流焊
检测设备:在线 AOI 光学检测

  • 制程工序: PCB制板+SMT 精密贴片+DIP 插件+手工后焊
立即定制 (1pcs起)

案例详情

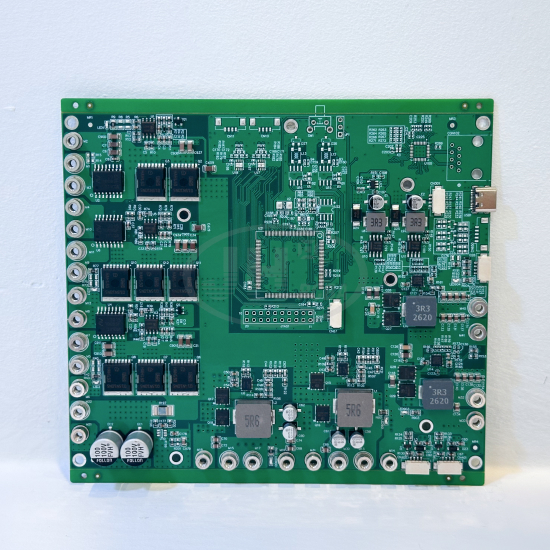

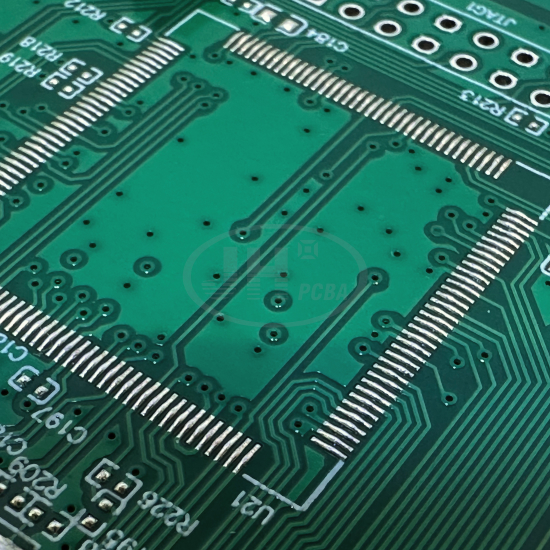

本款为多路大功率电源驱动 PCBA,成品尺寸 150mm×139mm,FR-4 多层绿色阻焊 PCB 板,集成 PCB 制板 + SMT 精密贴片一站式加工。板上预留主控芯片贴装位,搭载多路功率 MOS 管、大功率功率电感、高压电解电容,板边配备多组 PEM 压铆铜柱,用于大功率多路电源输出控制。搭载 Type-C 调试接口与多组信号连接器,支持多路独立通道大电流输出,具备过流、过压、短路保护功能,适用于工业电源模块、大功率负载驱动、工业自动化设备供电控制。

爵辉伟业电路可承接大功率电源类 PCBA 定制,支持大电流 PCB 布线设计、大功率器件精密 SMT 贴装,满足工业电源、新能源设备的 PCBA 打样与批量生产。

一、基础参数

PCBA 成品尺寸:150mm × 139mm

PCB 基材:FR-4 多层板,高 TG 板材

板厚:1.6mm

PCB 表面工艺:喷锡(HASL)

最小线宽 / 线距:0.1mm /0.1mm

最小孔径:0.2mm

核心封装:0402、0603 贴片阻容,TO-252 功率 MOS,QFN 芯片,屏蔽功率电感,直插电解电容

最小引脚间距:0.5mm(QFN 封装)

焊点总数:约 2160 点(含 SMT 器件焊点)

二、元器件清单与功能说明

1. 贴片电容(0402/0603)

功能:电源滤波、稳压,吸收电压尖峰,稳定各路供电回路,降低电源纹波。

2. 贴片电阻(0402/0603)

功能:信号分压、限流、上拉下拉,设定电路阈值、采样检测电流电压信号。

3. 功率电感(屏蔽式一体电感,丝印 3R3、5R6)

功能:DC-DC 降压变换核心元件,储存与释放能量,实现多路电压转换输出。

4. 高压直插铝电解电容

功能:主回路大容量储能,平滑输出电压,应对瞬时大电流冲击。

5. 功率 MOS 管(TO-252 封装,丝印 015N10NS)

功能:大电流开关控制,多路电源通道通断驱动,承载大功率负载输出。

6. QFN 电源管理芯片

功能:PWM 控制、环路反馈,管控 DC-DC 转换,实现稳压、过压 / 过流保护。

7. Type-C 连接器

功能:调试通信接口,用于上位机通讯、参数配置与状态读取。

8. 白色线对板连接器

功能:信号与辅助电源对外引出接口,连接外部传感器与控制信号。

9. PEM 压铆铜柱

功能:板卡安装固定,实现 PCBA 与设备机壳锁紧接地。

10. 二极管、TVS 管

功能:反向防倒灌、浪涌保护,抑制静电与电压冲击,保护后端电路。

> 器件总种类:10 大类;

三、制作工艺

制程工序:PCB 制板 + SMT 精密贴片 + DIP 插件 + 手工后焊 + 检测

1. PCB 制板:FR-4 多层 PCB 生产,大电流铜厚设计,绿油阻焊,喷锡表面处理,满足大功率载流需求;

2. SMT 贴片:十温区无铅回流焊,贴装 0402/0603 阻容、QFN、功率 MOS、功率电感;

3. DIP 插件:铝电解电容插件;

4. 手工后焊:电解电容焊接加固;

5. 品质检测:AOI 光学检测 + 通断、绝缘测试,大功率回路专项检测。

四、PCBA 应用领域

1. 工业自动化:多路大功率负载驱动板、工业设备内部电源模组;

2. 新能源设备:小型储能电源、测试电源、大功率电子负载控制板;

3. 工控设备:工业控制器多路供电板、执行机构驱动板;

4. 测试测量仪器:多通道电源输出工装、ATE 测试电源板。

五、爵辉伟业电路服务优势

爵辉伟业电路深耕高难度 PCBA 一站式定制加工 11 年,擅长大功率电源类、工业驱动 PCBA。

✅ 支持大电流 PCB 设计与生产,大功率功率器件精密 SMT 贴装;

✅ 多层 PCB 制板 + SMT+DIP + 后焊 + 测试一站式交付;

✅ 支持小批量样品快速打样、中批量量产;

✅ 工控、新能源、半导体测试、医疗、安防等 B 端行业定制服务。

公司通过 ISO9001 质量管理体系认证,产品符合 REACH、RoHS 国际环保检测标准。

可满足客户小批量快速打样、中批量试产、大批量量产需求;支持定制 PCB 层数、板厚、铜厚、表面工艺、阻抗设计、全套测试方案。欢迎工控、新能源、仪器仪表、AI 智能硬件、安防、智能物联、通信等设备厂商、方案公司提供图纸、BOM、点位图咨询试样。

订购说明

提供 PCB Gerber 文件、BOM 清单、点位图、测试规范,我们提供 PCB 生产、精密 SMT、DIP 插件、后焊、功能测试一站式报价与生产评估;

板材、板厚、PCB 层数、铜厚、表面工艺、元器件选型均可按需定制。
