多通道工业测试系统主板PCBA

本款为多通道工业测试系统 PCBA 主板，板号 37I-AD-Test System 4CH 24V V8.0，成品为长方形工业控制板，成品集成 PCB 制板 + SMT 贴片 + DIP 插件加工。主控采用 STM32H743 高性能 MCU，搭载多路信号采集电路、大功率驱动回路、千兆网口通信、欧式 CPCI 连接器、绿色插拔端子，具备多通道 AD 采集、信号输出、大功率负载驱动、以太网数据上传等功能。板卡搭载独立散热模组，强弱电分区布局，拥有完善电源保护电路，专为工业自动化测试设备设计，具备优秀 EMC 电磁兼容、高稳定性与长期连续运行能力。

爵辉伟业电路具备工业类 PCBA 全套生产制造能力，支持工控主板 PCB 打样、SMT 贴片、DIP 插件、功能老化测试一站式中小批量定制。

基础参数

- PCB 尺寸：218*144mm

- 总点数：4200 点

- 器件种类：216 种

- 最小封装：QFN / 0402

- 最小引脚间距：0.35mm

- 焊接方式：十温区无铅回流焊 + 波峰焊 + 大功率器件后焊加固

- 板号：37I-AD-Test System 4CH 24V V8.0

- 板材：FR-4 高 TG 板材

- 板厚：1.6mm

- 表面工艺：沉金

- 阻燃等级：UL94 V-0

- 供电规格：DC24V 直流供电

- 核心主控：STM32H743 高性能工业 MCU

- 存储：板载 Flash 存储芯片

- 通信接口：千兆网口、CPCI 欧式连接器、多路绿色接线端子

- 核心功能：4 通道 AD 信号采集、模拟信号输出、大功率通道驱动

- 保护电路：保险丝、TVS 管、滤波电路，过压、过流、短路保护

PCBA 制作工艺

制程工序

PCB 制板 → SMT 锡膏印刷（SPI 锡膏检测）→ SMT 高速贴装 → 十温区回流焊接 → AOI 光学检测 → DIP 自动 + 人工插件 → 波峰焊焊接 → 大功率器件手工后焊、散热片锁附 → 板卡干冰清洗 → 整形修补 → 高压绝缘测试 → 上电功能测试 → 老化烤机 → 全通道功能校验 → 外观全检 → 防静电成品包装

1. SMT 贴片工艺

- 全自动锡膏印刷，SPI 在线锡膏厚度检测，管控微小器件焊盘锡量；

- 高速贴片机贴装 STM32 主控、存储芯片、QFN、0402 贴片阻容、MOS 管、信号调理芯片；

- 十温区分段控温回流焊，降低大面积 PCB 受热变形风险；

- AOI 全自动光学检测，识别虚焊、少锡、偏位、立碑、错件缺陷。

2. DIP 插件工艺

- 自动 + 人工插件：电解电容、功率电阻、接插件、端子、大功率二极管；

- 波峰焊完成通孔元器件焊接。

3. 后段组装工艺

- 大功率器件后焊加固、散热片锁附装配；

- 清洗去除助焊剂残留；

- 电气性能测试：绝缘耐压、电源回路、信号通道测试；

- 长时间老化测试，筛选早期失效器件；

- 全通道信号采集与输出功能全检；

- 外观、连接器、端子复检，防静电包装。

> 组装特点：混合 SMT 高密度信号器件 + DIP 大功率功率器件，强弱电分区隔离布线，大功率回路增加散热设计，满足工业设备安规、EMC 电磁兼容要求，适配长时间不间断运行场景。

产品优势

1. 高性能多通道信号采集

搭载 STM32H7 工业级主控，4 路独立 AD 采集通道，高精度信号采样与模拟量输出，可实时采集多路传感器信号，支持千兆以太网高速上传测试数据，满足自动化产线检测需求。

2. 大功率驱动 + 完善散热方案

板载多路大功率驱动电路，配套独立散热片散热模组，大功率器件锁附加固，持续带载不易过热，支持 24V 工业供电，适配长时间连续测试工况。

3. 丰富工业接口，兼容性强

配备 CPCI 欧式背板连接器、插拔式绿色接线端子、千兆网口，方便机柜插拔集成，快速对接传感器、执行器、上位机，便于集成到各类自动化测试机柜。

4. 多重电气保护，抗干扰能力强

集成 TVS 浪涌抑制、过流保险丝、共模滤波电路，强弱电分区隔离布线，有效抑制工业现场电机、继电器带来的电磁干扰，保障复杂工业环境稳定运行。

5. 成熟复杂工控板 PCBA 制程

QFN 精密芯片贴装、大功率插件器件波峰焊 + 后焊加固、散热片装配，严格管控 PCB 翘曲、虚焊、器件浮高不良，满足工业设备抗震、长时间连续工作要求。

6. 一站式定制服务

支持从 PCB 打样、元器件代采、SMT 贴片、DIP 插件、功能开发测试、老化测试整套服务，支持中小批量快速交付，配合客户项目验证迭代。

应用领域

自动化产线信号测试设备、实验室多通道数据采集仪器、工业自动化检测工装、半导体测试工装、能源设备信号采集板、机电设备控制器、环境监测采集设备。

爵辉伟业电路生产能力

爵辉伟业电路专业承接工业控制、测试测量类 PCB 与 PCBA 一站式加工，擅长工业主控板、信号采集板、大功率驱动板、测试工装板研发制造。

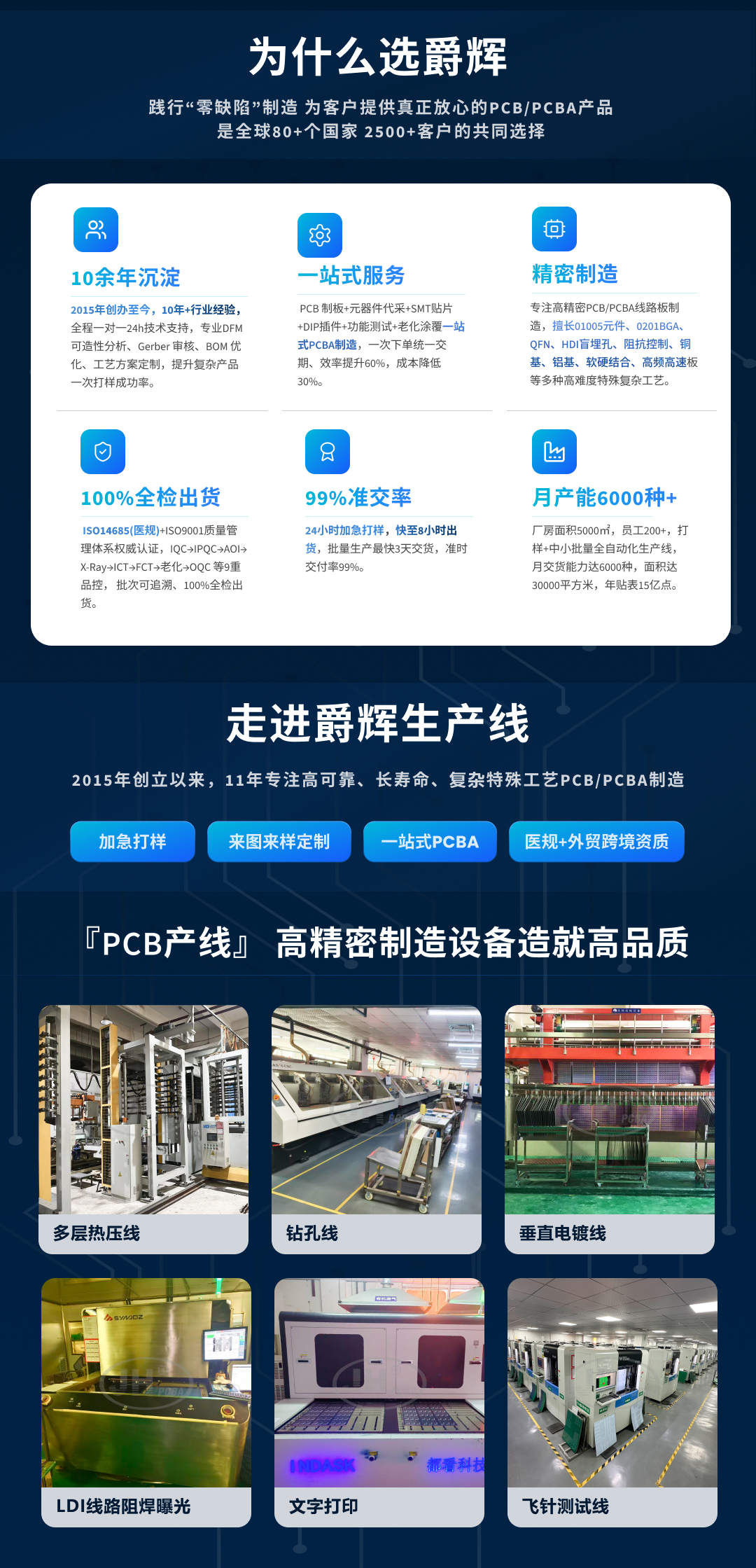

✅ 精通多层工控 PCB 制作，QFN 精密 SMT 贴片，支持大体积插件器件波峰焊 + 后焊加固、散热片锁附装配。

✅ DFM 前置评审，提前优化强弱电隔离、功率回路散热、高速信号阻抗、爬电距离，规避设计隐患。

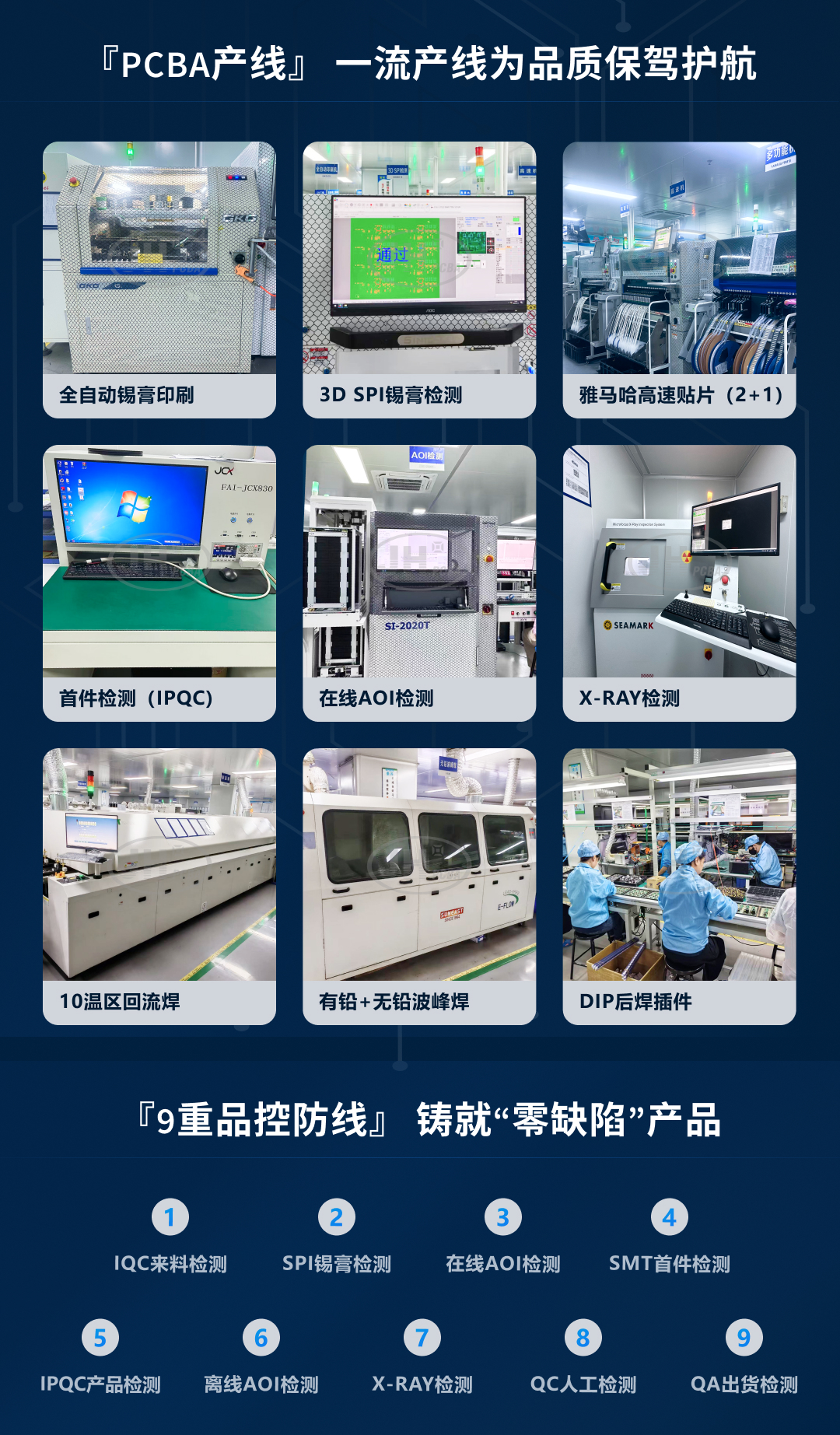

✅ 全流程品质管控：SPI、AOI、X-Ray、耐压绝缘测试、上电功能测试、老化烤机，产品符合工业 EMC 安规标准，保障设备长期稳定运行。

✅ 服务模式：PCB 打样、SMT 贴片、DIP 插件、元器件代采、PCBA 成品测试一站式服务，支持工控板中小批量快速交付，配合 B 端客户项目验证、量产交付。

订购说明

提供 PCB Gerber 文件、BOM 清单、点位坐标文件、功能测试规范，我们提供 PCB 生产、SMT 贴片、插件组装一站式报价与生产评估；可按需调整板材、层数、表面工艺、元器件代采方案。
