板材: FR-4产品详情
基础参数
产品名称 ： 12 层高端医疗主控 PCB 板
基材 ：FR-4 高 TG 板材
层数：12 层
板厚 ： 1.6mm
最小孔径 ： 0.43mm
最小线宽 / 线径 ： 0.11mm / 0.08mm
表面工艺 ： 沉金（化学沉金）
丝印 / 阻焊 ：绿色阻焊，白色字符丝印
产品核心特点 ：超高阶多层板，BGA 密集焊盘，精密阻抗控制，高可靠性，适配高频数据传输
应用领域 ： 高端医疗设备、车载、通信主控，高频数据采集主板
一、基材、绝缘树脂、阻燃特性
1. 基材 FR-4
选用高 TG FR4 环氧玻璃布覆铜板，绝缘树脂体系为环氧树脂 + 玻璃纤维布，板材 Tg≥170℃。具备低 CTE（热膨胀系数），在多层压合、高温 SMT 回流焊过程中，板形稳定，不易翘曲，完美满足 12 层高阶多层板多次压合的工艺要求。
2. 绝缘树脂
树脂主体为溴化环氧体系，玻纤布作为增强材料，层间绝缘性能优异，介电常数稳定，适合高频信号传输，层间绝缘电阻高，漏电低，保障主控板高速信号完整性。
3. 阻燃特性
FR4 基材阻燃等级UL94-V0，明火离开后自动熄燃，符合医疗、车载电子产品强制安全规范，高温工况下不会快速蔓延火情，是工业、医疗设备 PCB 首选安全基材。符合 UL、RoHS 环保认证，满足内外销合规要求。
二、表面工艺：沉金
采用化学沉金工艺，金层均匀平整，BGA 焊盘区域平整无高低差；
✅优势：
- 焊盘可多次焊接，可反复返修，适配医疗设备高可靠性 SMT 贴片；
- 抗氧化能力强，长时间仓储不氧化，保障 BGA 芯片焊接良率；
- 接触电阻低，信号传输稳定，适合高频主控信号；

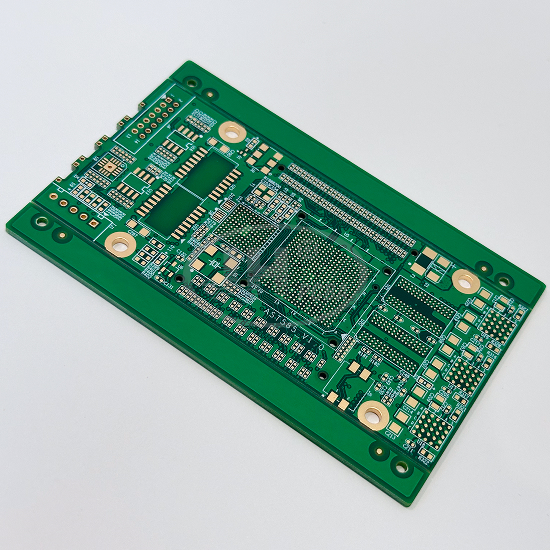

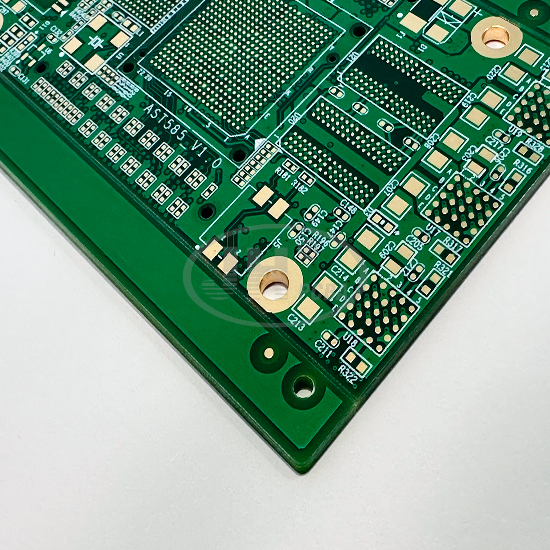

- 焊盘平整度高，BGA 密集引脚焊接不易虚焊，图片可见大面积 BGA 阵列焊盘，沉金工艺保障焊点可靠性。
三、最小孔径、最小线宽线径
- 最小孔径 0.43mm：机械钻孔工艺，孔壁铜厚达标，孔壁光滑无毛刺，多层板内层互联导通稳定，12 层板需要保证层间孔环设计，避免开路、短路。
- 最小线宽 0.11mm / 线距 0.08mm：精细线路制作，适合 BGA 引脚出线，满足高密度布线，主控板芯片引脚密集，细线工艺实现狭小空间内大量信号走线，保障高频信号阻抗可控。
四、产品特点

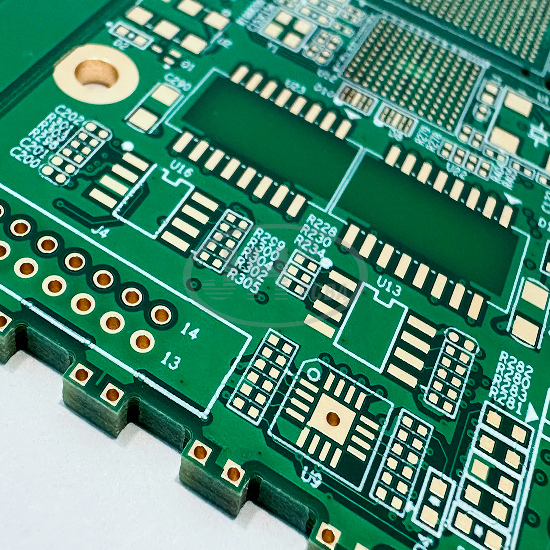

大面积 BGA 阵列焊盘、密集 QFN 贴片焊盘、定位安装沉金大孔、金手指类边缘连接器焊盘、高精度字符丝印、绿油均匀饱满
1. 12 层高阶多层结构，多次压合，层间对位精度高，板厚均匀 1.6mm，板弯板翘控制严格；
2. BGA 高密度布线，精密阻抗管控，保证高频数据信号完整性，降低信号衰减与串扰；
3. 沉金焊盘，适配医疗主控芯片，支持多次 SMT 焊接、返修；
4. 板材高 TG 低翘曲，满足医疗设备长期连续工作，高低温环境稳定；
5. 安装孔做沉金加固处理，整机装配受力不易开裂，适合设备主控板长期稳定运行；
6. 绿色阻焊，油墨附着力强，耐酸碱、耐湿气，保护线路，降低短路风险。
五、加工工艺流程
工程资料评审→内层线路制作→内层 AOI 检测→棕化→多次叠板压合→钻孔→沉铜→外层线路→AOI 检测→阻焊绿油→字符丝印→沉金表面处理→外形铣边→成品电测试→外观检验→出货
> 重点工艺难点：12 层多次压合，控制层间偏移；BGA 区域精细线路蚀刻；深孔孔壁金属化；整板阻抗管控；板翘曲控制。
六、应用行业 & 适用产品
1. 高端医疗行业：医疗影像设备主控板、生命体征监测主板、体外诊断仪器、手术设备控制板；
2. 车载电子：车载多媒体、车载监测主控板；
3. 通信行业：高频数据采集主板、工业通信控制板；
4. 适用产品：多芯片主控板、高速数据处理板、BGA 密集封装控制板。
爵辉伟业电路，专注高阶精密多层 PCB 定制，可稳定生产 8~24 层高多层线路板，具备完整高多层生产产线：
1. 可做高 TG FR4 多层板，支持阻抗板、BGA 高密度布线，精细线路加工能力可达 0.075mm 线宽；
2. 成熟沉金、镀金、树脂塞孔、背钻、阻抗控制全套工艺；
3. 配备高精度曝光机、数控钻机、AOI 自动光学检测、飞针电测设备，全流程品质管控；
4. 医疗 / 车载类 PCB 可按客户需求做可靠性测试：热冲击、冷热循环、阻抗复测、绝缘耐压测试；
5. 支持 PCB 打样 + 中小批量一站式服务，工程团队提前评估 DFM，规避 BGA 布线、压合翘曲风险，缩短样品交期。
订购说明
提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
