6层罗杰斯4350B混压板

6 层罗杰斯 4350B 混压 PCB｜高频射频线路板

产品概述

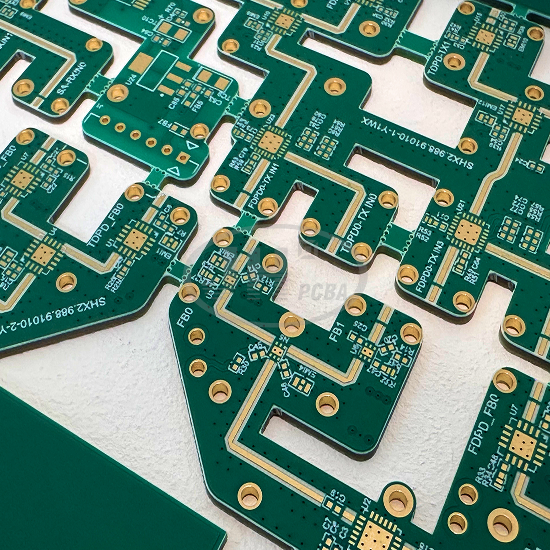

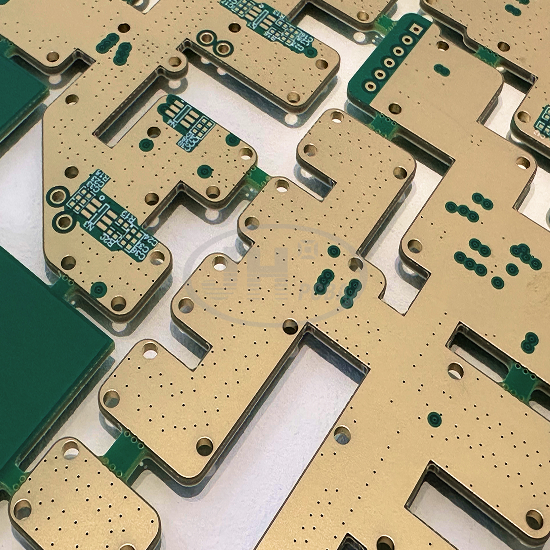

本款为6 层罗杰斯 RO4350B+FR-4 混压 PCB，成品尺寸 267.5*110mm，板厚 1.2mm，表面采用沉金工艺，最小线宽线距 8mil/8mil，最小孔径 0.3mm。

采用罗杰斯 4350B 高频陶瓷填充 PTFE 材料与 FR4 混压结构，兼顾优异的高频射频电气性能与成本优势，低信号损耗，介电常数稳定，广泛应用于微波射频、雷达、无线通信等高频场景。爵辉伟业电路拥有成熟的高频混压板生产工艺，支持高频 PCB 打样与中小批量定制。

核心参数

【板材】罗杰斯 RO4350B + FR-4 混压板

【层数】 6 层

【板厚】 1.2mm

【尺寸】267.5*110mm

【最小孔径】0.3mm

【最小线宽 / 线距】 8mil / 8mil

【表面工艺】 沉金（ENIG）

【阻燃等级】UL94 V-0

【阻抗 】|可按需定制特征阻抗

产品优势

1. 高频稳定性能：罗杰斯 4350B 基材低 Df 损耗因子，高频信号传输衰减低，DK 介电常数稳定性强，适合微波、毫米波射频信号传输。

2. 混压方案性价比高：高频层采用罗杰斯材料，其余层 FR4 混压，相比全罗杰斯板材，有效降低成本，同时保证射频性能。

3. 精细线路加工能力：8mil 精细线路、0.3mm 微小孔加工，满足高密度射频器件布局。

4. 沉金表面工艺：板面平整，抗氧化，可焊性优良，适配射频芯片焊接与多次回流，接触电阻稳定。

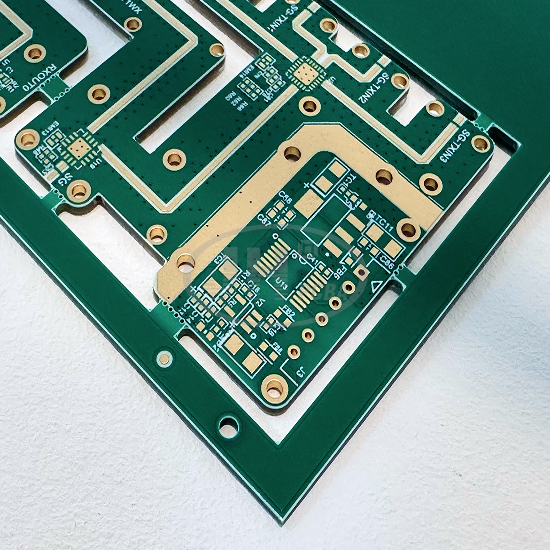

5. 拼板邮票孔设计：多单元拼板生产，SMT 贴片后轻松分板，提升客户组装效率。

应用领域

微波射频模块、雷达探测设备、5G / 毫米波通信、无线功放、卫星通信、高频测试仪器、医疗射频设备。

爵辉伟业电路生产能力

爵辉伟业电路专业制造加工高频 PCB、高多层板、特种板材 PCB 研发制造，可生产 RO4350B、RO4003C、RO5880 等罗杰斯系列混压板、纯高频板、罗杰斯、泰康利、Isola 等各类高频板材。

✅ 熟练掌握罗杰斯 + FR4 混压工艺，具备 6 层及以上多层高频板量产能力，熟练攻克罗杰斯 + FR4 混压翘曲、层偏、微小孔、精细线路等高频板常见不良

✅ 支持阻抗计算、叠层设计、DFM 前置评审，提前规避设计风险

✅ 全流程检测：严格执行 IPC 标准，AOI + 飞针全检，切片验证、阻抗抽样检测，保障高频射频 PCB 电气性能稳定，交付周期可控。

✅ 服务模式：可承接中小批量高频 PCB 打样 + 量产，支持沉金、镀金、沉银、OSP 等多种表面工艺，提供叠层方案、阻抗计算、DFM 可制造性预审一站式服务，一站式 PCBA 制造服务，可配合客户快速项目验证

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。

📞 电话：+86 189-2464-6170

📧 邮箱：szjhpcb@vip.126.com

🌐 官网：https://www.szjhpcba.com/
