产品详情
6 层生益 S1000-H 高速阻抗 PCB 板 | SSD 内存条基板 服务器存储 PCB
产品概述
本款 6 层精密 PCB 采用生益 S1000-H 高速低损耗基材,专为服务器存储、数据中心 SSD 存储模组开发,属于高速受控阻抗线路板。采用拼板联片设计,搭配**OSP + 局部沉金 + 金手指镀金斜边**复合表面工艺,兼顾可焊性、接触耐磨性能与成本优势,是 SSD 内存条、服务器存储背板核心基板。爵辉伟业电路提供从 DFM 工程评估、阻抗仿真、PCB 打样到批量生产一站式定制服务。
核心规格参数
层数 :6 层
基材品牌 |:生益 SY S1000-H(高速 FR-4)
板厚 :1.6mm
Tg 值 : ≥170℃
阻燃等级 :UL94 V-0
最小孔径 :0.2mm
最小线宽 / 线间距 : 0.152mm / 0.126mm
阻抗要求:受控阻抗板(可按客户阻抗规格管控)
表面工艺 : 主面 OSP + 局部区域沉金 + 金手指镀金
特殊工艺 |:金手指内斜边、V-CUT 联片拼板、固定安装铜环孔
应用领域 : 服务器、云计算数据中心、高速存储阵列
适用产品 : SSD 内存条基板、服务器存储背板、高速存储转接 PCB
产品特点
1. 高速基材保障信号完整性
选用生益 S1000-H 改性环氧高速板材,低介电损耗,DK 稳定性好,高速信号传输衰减小,完美适配服务器存储高速差分信号;高 Tg 基材,耐多次回流焊,长期服务器高温工况下不易分层、爆板,可靠性优异。
2. 分区复合表面工艺,性能最优搭配

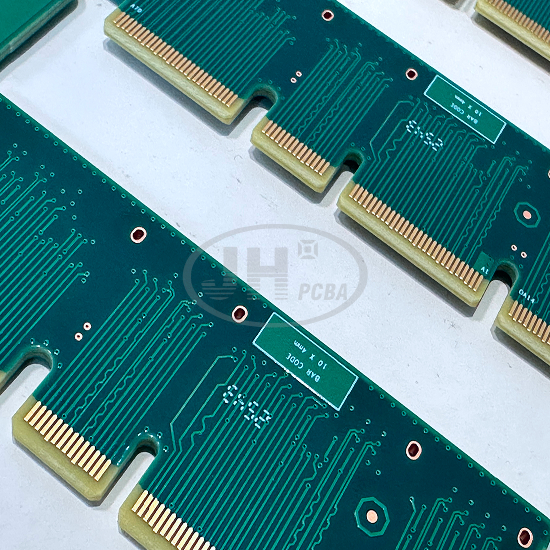

板体大面积区域使用 OSP 有机保焊膜,具备优秀可焊性,成本经济;关键信号焊盘区域做**局部选择性沉金**,抗氧化,长期稳定电气连接;插接金手指区域镀金并做**内斜边铣边处理**,插拔顺滑,降低连接器插拔对金层磨损,提升插拔耐久寿命。
3. 精细高密度线路能力
支持 0.152mm/0.126mm 精细线宽线距,最小 0.2mm 微孔钻孔,满足高密度布线,在有限板面积内完成多层高速差分走线,满足 SSD 存储基板小型化、高密度设计需求。
4. 联片拼板设计,提升客户生产效率

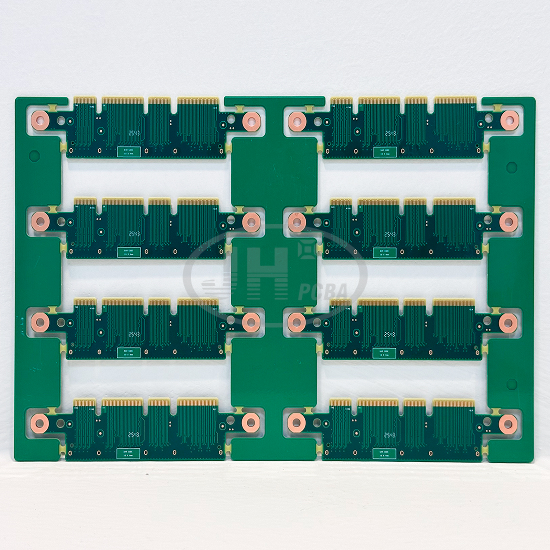

采用多单元拼板 V-CUT 结构(实物联板),客户 SMT 一次性贴片多片基板,组装完成后沿 V 槽分板,大幅降低客户贴片工时与生产成本;预留加固铜环安装孔,强化整机装配结构强度。
5. 严格阻抗与品质管控
全制程阻抗监测,阻抗公差可控在 ±5%;每片成品经过飞针电测、AOI 光学检测、外观全检,符合 IPC-A-600 验收标准,可提供热冲击、可焊性、阻抗报告等可靠性资料。
爵辉伟业 制造优势
✅ 高速多层 PCB 专业厂商,熟练生益 S1000-H 等高速板材量产,支持阻抗仿真与 DFM 前置评估,提前规避设计风险
✅ 成熟选择性局部沉金、金手指斜边全套工艺,混合表面处理稳定量产
✅ 制程能力覆盖 0.2mm 微孔、0.15mm 精细线路,4~16 层高多层板生产
✅ 支持 PCB 打样、小批量试产、大批量量产交付,快速交期
✅ 专注服务器、存储、工控高速 PCB 领域,熟悉存储 SSD 基板行业应用痛点,提供技术配套支持
应用场景
服务器存储阵列、数据中心云计算服务器、企业级 SSD 固态硬盘模组、高速存储转接背板、工业大容量存储设备。






订购说明
提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求,我们提供报价与生产评估;支持按需调整板材、层数、板厚、表面处理。
