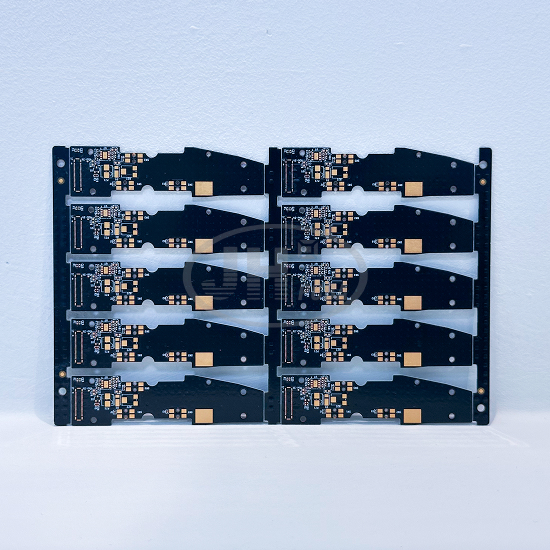

6 层 1 阶 HDI 埋盲孔 PCB|高精密 BGA 树脂塞孔线路板(微显示器专用)

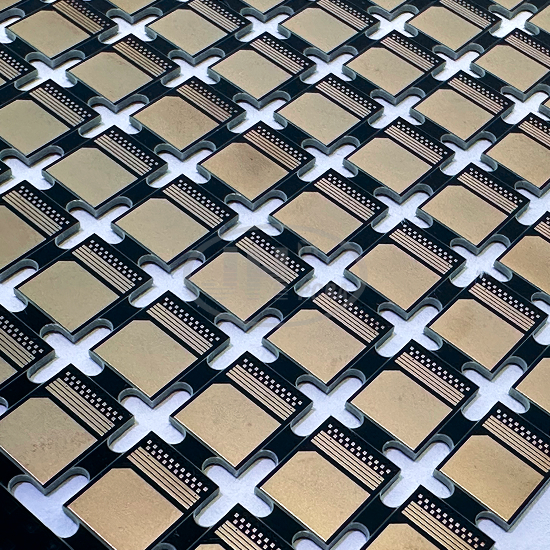

产品概述

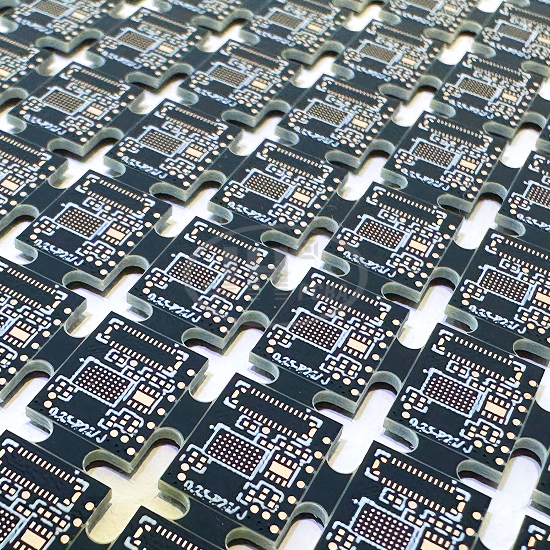

本款为6 层 1 阶 HDI 高密度互联埋盲孔 PCB,基材选用高 TG FR4,板厚 1.0mm,采用 UV 激光微孔工艺,最小孔径 0.075mm,最小线宽线距 3mil/3mil,表面沉金工艺,支持 BGA 盘上盲孔 + 树脂塞孔设计,采用邮票孔连片拼板生产,专为微显示器模组开发,满足微型显示驱动板高密度布线需求。
HDI 埋盲孔结构大幅缩短信号传输路径,降低信号干扰,超细线路设计可在狭小空间内完成 BGA 芯片引脚布线,树脂塞孔工艺保证板面绝对平整,提升 SMT 贴片与 BGA 焊接良率,广泛应用 AR/VR 微型显示、微型投影、穿戴微型显示等精密光电产品。
核心参数
- 层数:6 层,1 阶 HDI(埋孔 + 激光盲孔复合结构)
- 基材:高 TG FR-4 环氧树脂玻纤板
- 板厚:1.0mm
- 最小孔径:0.075mm(UV 激光钻孔)
- 最小线宽 / 线距:3mil / 3mil
- 表面处理:沉金(ENIG 化学镍金)
- 特殊工艺:BGA 盘上盲孔、树脂塞孔、邮票孔联板
- 阻燃等级:UL94 V-0
工艺特点
1. 1 阶 HDI 埋盲孔结构:外层激光盲孔连通表层与次内层,内层埋孔实现中间层互联,释放布线空间,实现小型化高密度设计;
2. 0.075μm 激光微孔 + 3mil 超细线路:采用高端 UV 激光钻孔设备 + 高精度曝光蚀刻产线,稳定量产超细线宽微孔,适配 BGA 高密度引脚;
3. 树脂塞孔 + 板面研磨:孔内树脂填满并打磨平整,消除孔凹陷、锡珠隐患,保障 BGA 焊盘共面度;
4. 沉金工艺:焊盘平整度高,抗氧化,适合精密 BGA 芯片多次焊接;

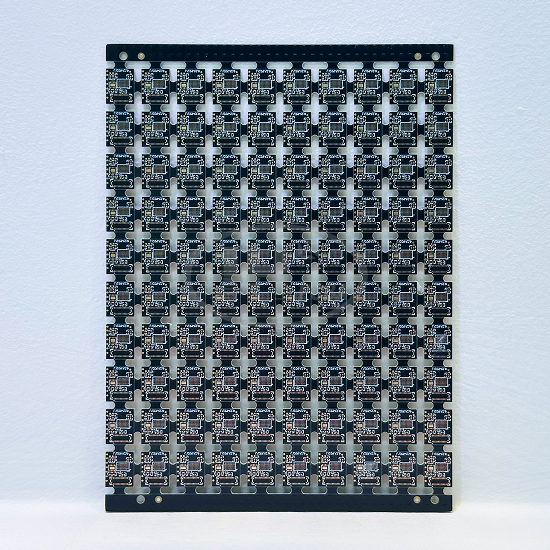

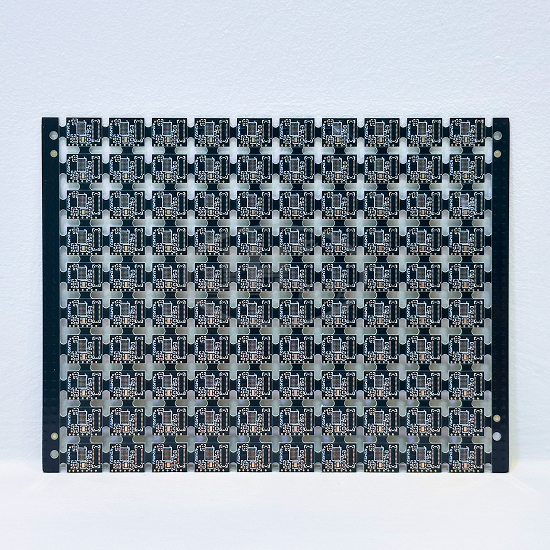

5. 邮票孔拼板:整板连片生产,适配自动化 SMT 产线,分板便捷,提升客户贴片生产效率。
应用领域
✅ 微显示器、AR/VR 微型显示模组
✅ 微型 OLED、LCD 驱动控制板
✅ 微型投影、光学传感器主控板
✅ 智能穿戴微型显示电路板
✅ 小型化精密光电模组 PCB
爵辉伟业电路制造优势
爵辉伟业电路专注高端精密 PCB 研发与生产,具备 HDI 高密度线路板完整量产能力,从 DFM 前置评估、激光钻孔、树脂塞孔到成品检测全流程自主管控。
1. 设备配置:UV 激光钻机、自动曝光机、连续电镀线、AOI 光学检测仪、飞针测试机,保障超细线路、微孔良率;
2. 品质管控:每片 PCB 经过 AOI 光学扫描 + 全自动飞针电测,检测开路、短路、线宽缺陷;热冲击、阻抗、翘曲度专项测试,严控 HDI 板翘曲问题;
3. 灵活交付:支持快速打样、中小批量、大批量联板订单,工程师免费提供 DFM 可制造性分析,提前优化 BGA、盲孔设计,降低研发试错成本。
企业认证资质
✅ ISO9001 质量管理体系认证
✅ ISO13485 医疗器械质量管理体系认证
✅ RoHS 环保指令认证
✅ REACH 欧盟化学品注册认证
✅ UL 安规认证





订购说明
提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求,我们提供报价与生产评估;支持按需调整板材、层数、板厚、表面处理。
