控深槽/孔选择性电厚金PCB板

爵辉伟业电路专注特种高难度 PCB 定制，拥有成熟控深槽、控深孔、选择性局部镀金**全套生产工艺，支持 PCB DFM 前置图纸评估，可快速样品打样、中小批量到大批量稳定生产。

可根据客户提供的 Gerber 图纸，定制不同板厚、槽深、镀金厚度的触摸面板 PCB；全程工艺跟进，支持客户技术沟通与工艺方案优化。

基础参数

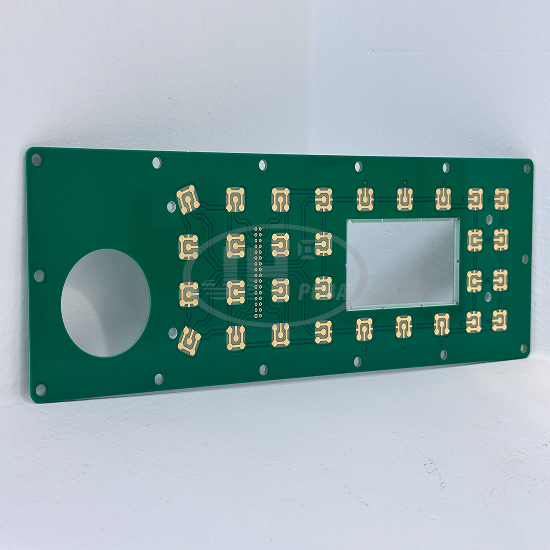

产品名称：2 层 FR4 控深槽控深孔 选择性电厚金触摸面板 PCB

基材：FR-4 玻纤环氧树脂覆铜板

层数：2 层

板厚：3.0mm

最小孔径：1.0mm

最小线宽 / 线距：0.29mm / 0.13mm

表面工艺：选择性电厚金（局部沉厚金）+ 绿油阻焊

产品核心特点：控深槽 + 控深孔加工、选择性局部厚镀金，耐磨触摸按键线路

应用领域：触摸操作面板

产品优势

1. 一体化厚板结构：3.0mm 厚 FR4 板材，自带安装孔、异形镂空窗口，一块 PCB 充当设备操作面板，无需额外亚克力 / 金属面板，节省物料成本。

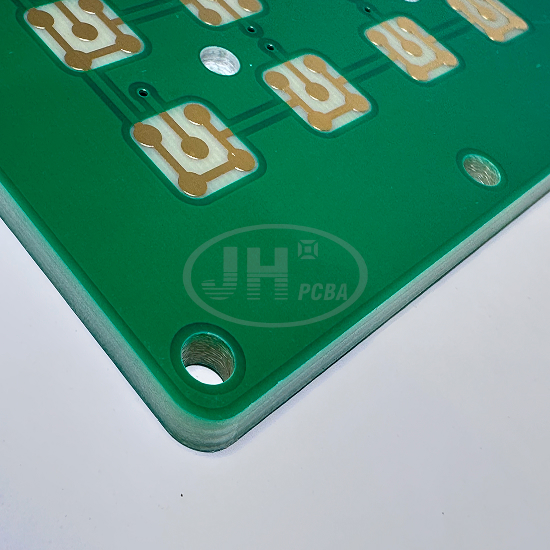

2. 控深精密加工：数控精密控深铣槽、控深钻孔，精准控制加工深度，深度公差可控，厚板加工不易变形，适合复杂面板开槽开孔。

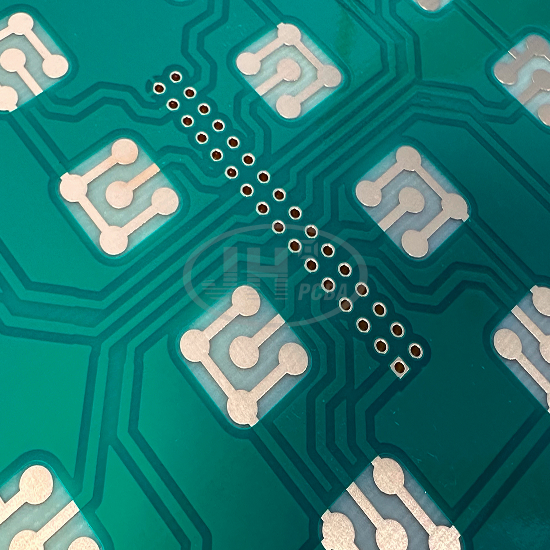

3. 选择性电厚金耐磨触点：仅触摸按键区域电镀加厚黄金，金层致密耐磨，抗腐蚀抗氧化，千万次按压触点不磨损，接触电阻稳定。非功能区域不做厚金，优化成本。

4. 稳定电气性能：FR4 基材绝缘性强，走线精密，触摸矩阵线路信号稳定，抗干扰能力强，适配工业复杂使用环境。

5. 严苛品质检测：生产经过 AOI 线路检查、飞针 100% 电气测试、FQC 外观全检，保证每一片线路板开路短路全检合格。

适用领域

工业自动化控制柜、检测仪器、机电设备、安防控制设备、医疗仪器人机交互触摸面板，各类需要长期反复按压的触摸开关 PCB。

爵辉伟业电路专注高难度特种 PCB 定制，具备厚板控深孔、控深槽、选择性局部电厚金核心加工能力，可生产 2 层～多层精密工控触摸面板 PCB。

> ✅ 厚板精密控深加工能力：支持 FR4 厚板控深钻孔、控深铣槽，深度公差严格管控，可实现半槽、半孔加工，实现线路板 + 结构面板一体化设计；

> ✅ 选择性电镀厚金工艺：可精准选定触摸触点区域做厚镀金，耐磨性能大幅提升，解决工业按键长期按压磨损失效难题；

> ✅ 全流程自研工艺：从 PCB 结构评审、DFM 可制造性分析、样品打样到批量生产一站式服务；

> ✅ 品质管控：AOI 光学检测、飞针电气全测、首件确认，每片板 100% 电测，外观全检；

> ✅ 适配行业：工控触摸面板、仪器仪表、自动化设备 PCB 打样与批量生产；支持客户图纸定制，小批量快速打样，大批量稳定交付。

> 爵辉伟业电路，专注高难度特种线路板，为工控人机交互触摸面板提供可靠 PCB 解决方案。

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
