2OZ厚铜整板电金PCB板

2 层 2OZ 整板电金 PCB｜无线麦克风拾音电路板

产品概述

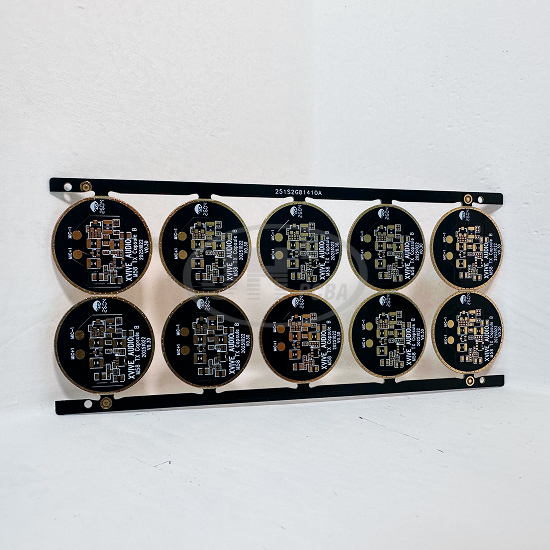

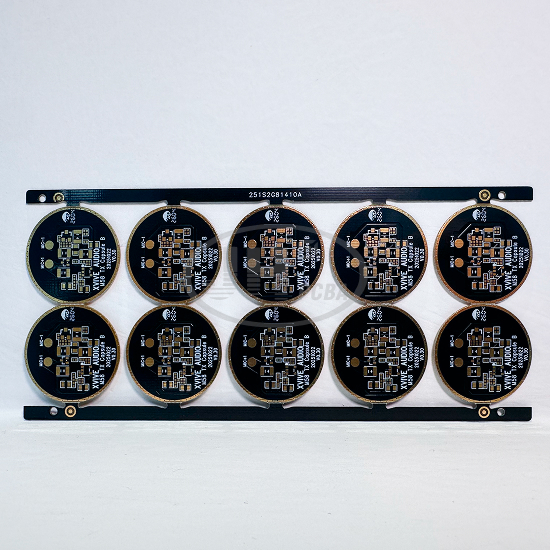

本款 PCB 为 2 层 FR4 超薄厚铜电路板，采用2OZ 厚铜 + 整板 3μm 硬电金工艺，圆形单元邮票孔拼板结构，专为无线麦克风拾音音头开发，用于音频微弱信号采集传输。0.4mm 超薄板厚，适配麦克风紧凑腔体；外圈整板镀金环作为接触导电触点，耐磨抗氧化，保障长期音频信号稳定输出，广泛应用无线直播麦克风、乐器无线音频设备。

产品参数表

基材：FR-4 玻纤环氧树脂覆铜板

- 层数：2 层

- 板厚：0.4mm（超薄 PCB）

- 铜厚：2OZ（70μm 厚铜）

- 最小孔径：0.3mm

- 最小线宽 / 线距：0.27mm / 0.15mm

- 表面工艺：整板电金，金厚 3U（3 微米硬金，整板镀金）

- 产品特点：2OZ 厚铜 + 整板 3U 电金、超薄 0.4mm 板厚、圆形单元邮票孔拼板、黑油白字，麦克风音频信号传输板

工艺亮点

1. 2OZ 厚铜线路：厚铜降低线路电阻，减少微弱音频信号衰减，提升音频信噪比；

2. 0.4mm 超薄板工艺：专业薄板生产管控，严格控制板翘，适配麦克风狭小安装空间；

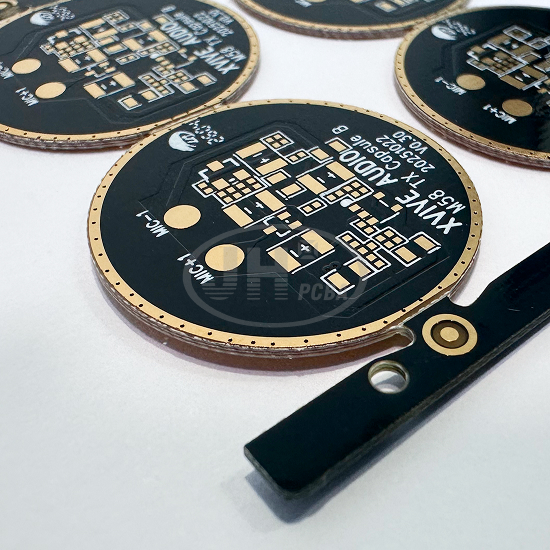

3. 整板 3μm 硬金电镀：整板硬金而非选择性镀金，圆形板边缘形成连续镀金触点，耐磨、低接触电阻，长期使用不氧化；

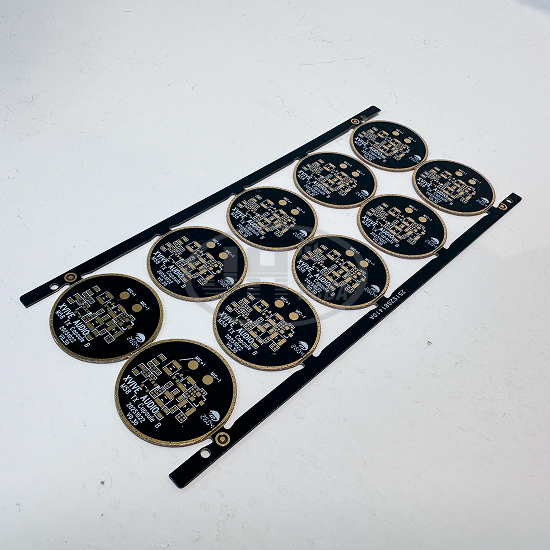

4. 邮票孔圆形拼板：多片圆形 PCB 拼在一起，方便 SMT 自动化贴片，加工完成后轻松掰板分离，提升量产效率；

5. 精密小孔与细线工艺，模拟音频线路抗干扰设计，保证音频信号纯净。

材质与安规

基材采用标准 FR-4 环氧树脂玻纤板，UL94 V0 阻燃，符合 RoHS 环保标准，无卤素可选，满足音频消费电子出口认证需求。板材绝缘性能稳定，介质损耗低，适合模拟音频信号传输，减少信号噪声。

应用领域

无线麦克风、直播拾音咪头、乐器无线音频发射模块、音频传感器、便携式无线音频采集设备。

爵辉伟业电路制造优势

爵辉伟业电路专业异形薄板、厚铜、镀金类 PCB 定制。

✅支持快速样板打样，小批量到大批量生产交付；

✅精通整板硬金电镀工艺，可稳定控制 1~5μm 金层厚度；

✅擅长圆形、异形 PCB，邮票孔 / V-CUT 多种拼板方案；

✅DFM 前期图纸评审，提前优化线路、拼板、镀金结构，降低量产风险；

✅全流程品质管控，AOI、飞针电测，出货全检；

✅可配套提供 UL、RoHS、REACH 等材质报告，支持国内外音频设备客户。

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
