连片式刚柔结合 PCB板

连片式刚柔结合 PCB | 医疗监控仪精密软硬结合线路板

产品概述

本款为爵辉伟业定制10 层连片式刚柔结合 PCB，采用 8 单元一体拼版设计，刚性区承载贴片元器件，PI 软带区域实现空间弯折互联，专门用于医疗监控仪、便携式医疗检测设备。

软硬一体复合成型，无需外接排线与连接器，大幅缩减整机体积、降低装配故障点，软带区域具备十万次以上动态弯折寿命，耐振动、抗疲劳，满足医疗设备长期稳定工作要求。

产品核心参数

- 层数：10 层刚柔结合板

- 基材：PI 聚酰亚胺软区 + 高 TG PP 半固化绝缘树脂

- 软区板厚：0.12mm

- 最小孔径：0.15mm（激光微孔）

- 最小线宽 / 线距：0.075mm / 0.075mm

- 表面处理：沉金

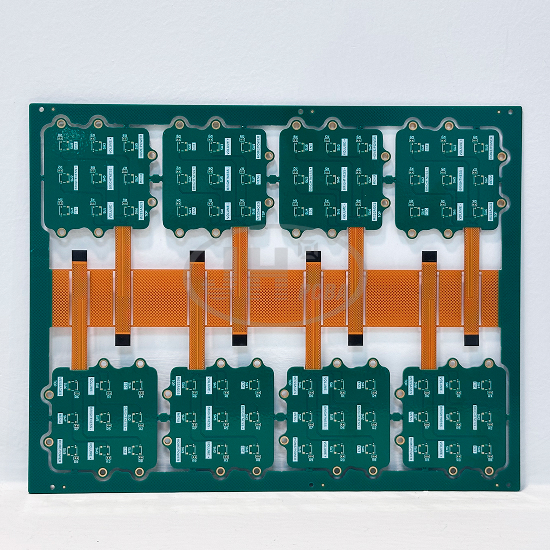

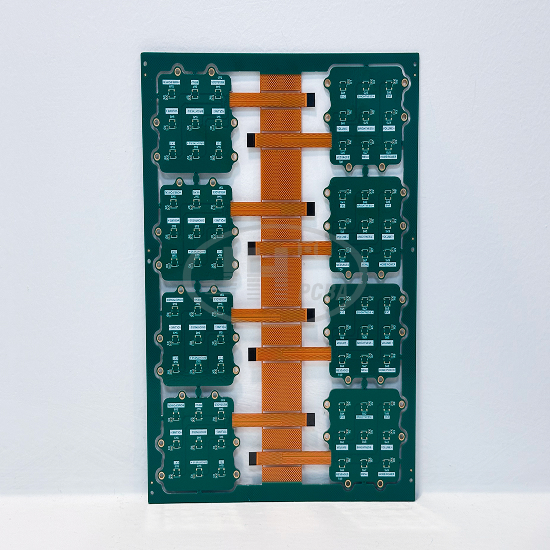

- 拼版方案：8 单元连片拼版，邮票孔分板，SMT 整板贴片

- 阻燃等级：UL94 V0

- 应用场景：医疗监控仪、便携医疗检测设备

产品优势

1. ✅ 连片拼版设计，降低生产成本

8 单元一体化连片生产，SMT 可一次性完成 8 片产品贴片，极大提升贴片效率，贴片完成后轻松分板，有效降低单片物料与加工成本。

2. ✅ 刚柔一体化复合，小型化减重

刚性区域承载电子元器件，PI 柔性软带实现空间折叠互联，省去连接器，整机体积可缩减 60%，重量相比硬板 + 分体排线减重 30%，适合便携医疗设备。

3. ✅ 超高弯折可靠性

软带动态弯折≥10 万次无断线，弯折半径≥1.5 倍软带厚度，抗振动、耐反复折叠，适配医疗设备活动结构。

4. ✅ 一体化层压工艺，杜绝分层

软硬界面分子级压合工艺，区别硬板与 FPC 后期粘接方案，经过高低温循环测试，无起泡、不分层，长期使用稳定性强。

5. ✅ 高密度精密布线

支持盲埋孔 + 激光微孔工艺，0.075mm 超细线路，多芯片高密度布局，信号传输稳定、低损耗。

6. ✅ 沉金工艺，优异焊盘性能

沉金工艺焊盘平整均匀，抗氧化强，微小焊盘接触电阻稳定，适配精密元器件焊接。

应用领域

医疗监控仪、便携式生命体征检测仪、穿戴式医疗传感模块、精密医疗检测设备。

爵辉伟业电路生产能力

爵辉伟业电路专注软硬结合 PCB 研发与制造，可生产 2~12 层软硬结合板，擅长高弯折、连片拼版、盲埋孔高密度软硬板。

我们提供DFM 前期评估、叠层方案设计、快速打样、中小批量、大批量量产全流程服务；出厂配套 AOI、导通测试、弯折可靠性、高低温可靠性检测，可满足医疗器械品质管控要求，支持定制化调整叠层、厚度、表面工艺。

欢迎提供 Gerber 文件，免费评估报价！

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。

📞 电话：+86 189-2464-6170

📧 邮箱：szjhpcb@vip.126.com

🌐 官网：https://www.szjhpcba.com/
