12层工控PCB板

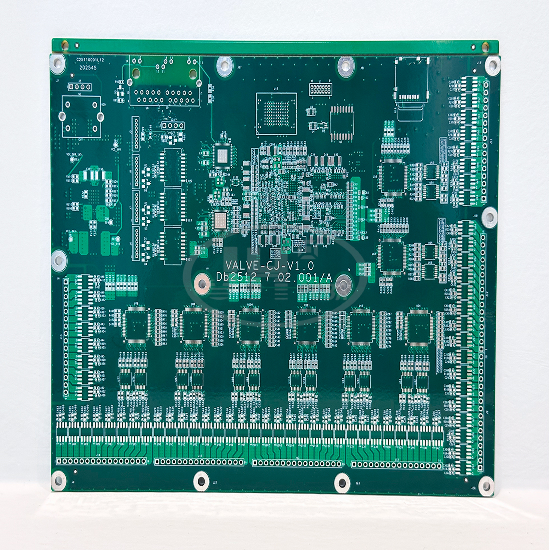

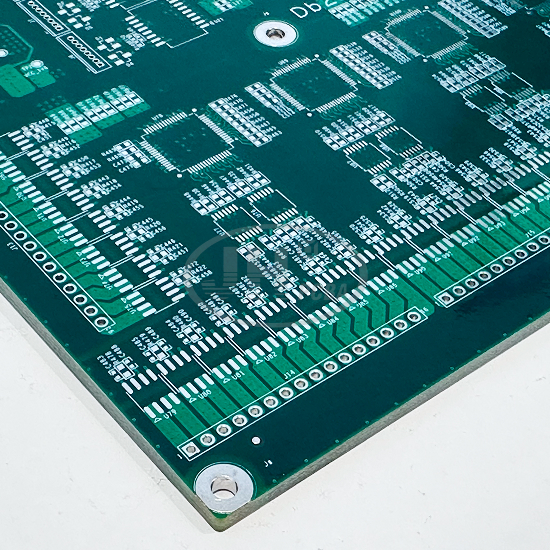

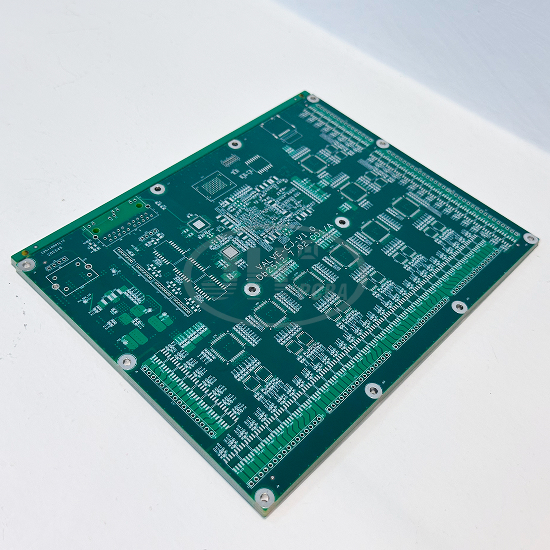

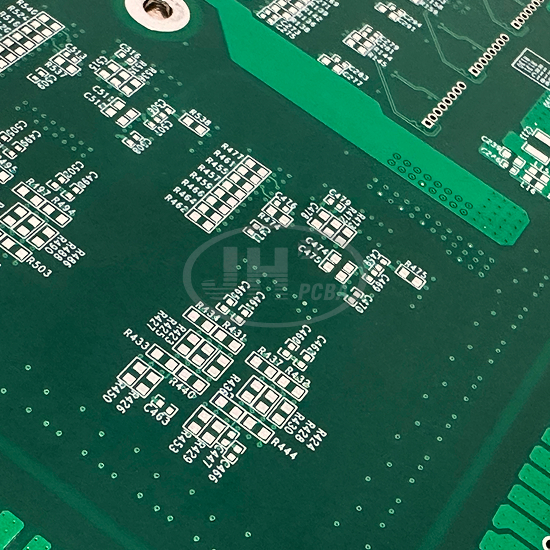

12 层高多层工控 PCB 板（多路电磁阀主控板）

产品概述

本款 12 层厚板 PCB 为工业多路电磁阀控制系统定制开发，板厚 3.0mm，采用 FR-4 工业级基材，搭载15:1 超高纵横比深孔加工工艺，最小孔径 0.2mm，精密线路 + 阻抗管控，表面采用有铅喷锡工艺，板边高密度 IO 接口，可实现多路电磁阀同步驱动，具备极强抗干扰能力，适配工业机柜震动、持续长期运行场景，广泛用于气动、液压自动化流体控制设备。爵辉伟业电路可提供该类型高多层厚 PCB 板打样与全批量生产，支持 DFM 前置评审，保障工控产品可靠性。

核心规格参数

板材材质 ： FR-4 环氧玻纤板

层数 ： 12 层

成品板厚 ： 3.0mm

最小孔径 ： 0.2mm（纵横比 15:1）

最小线宽 / 线距 ： 0.15mm / 0.09mm

表面处理 ： 有铅喷锡 HASL

阻焊颜色 ： 绿色阻焊，白色字符丝印

阻燃等级 ： UL94 V-0

工艺亮点 ：15:1 高纵横比深孔、高多层压合、精密阻抗控制

应用场景 ：多路电磁阀主控、工业流体阀门控制板

产品优势

1. ✅ 15:1 超高纵横比深孔工艺：3.0mm 厚板加工 0.2mm 微小孔，孔壁沉铜均匀，导通可靠，解决厚板小孔加工行业难题；

2. ✅ 12 层多层堆叠结构：充足内层电源 / 地层，大面积铺铜接地，降低多路驱动信号之间串扰，EMC 抗干扰性能优秀；

3. ✅ 精密阻抗管控：差分 / 单端线路阻抗按需定制，保障多通道驱动信号稳定传输；

4. ✅ 工业级可靠工艺：有铅喷锡焊盘可焊性稳定，绿油耐高压耐潮湿，板边加固安装孔，抗振动适配工业机柜；

5. ✅ 成熟工控案例：多路电磁阀、多通道驱动板量产经验，支持客户原理图 / PCB 文件 DFM 免费评估。

适用领域

工业自动化、气动液压控制系统、流水线阀门控制器、工业流体控制设备、工控控制柜主控板。

爵辉伟业生产能力

爵辉伟业电路专注高难度多层 PCB 制造，可生产 4~32 层高多层厚板，掌握高纵横比深孔、树脂塞孔、阻抗板、HDI 等多种高端 PCB 工艺。配套 AOI、飞针测试、切片分析实验室，严格执行 IPC-A-600 标准。提供 PCB 打样、小批量试产到大批量量产一站式服务，支持工控、储能、通信、医疗等高可靠线路板定制。

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
