6层车规 PCB线路板

6 层车规 PCB 线路板 | 智能座舱域控制器 PCB 定制

产品概述

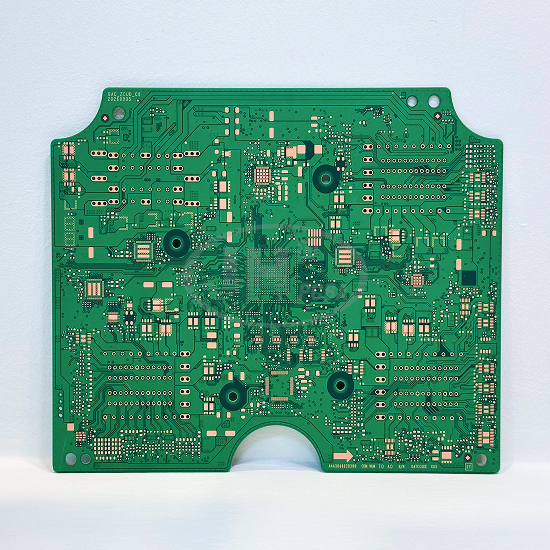

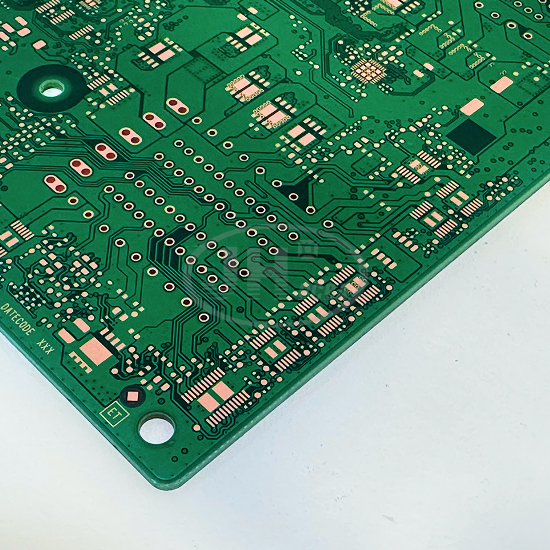

本款 6 层汽车 PCB 板，成品尺寸 207×167mm，板厚 1.6mm，采用汽车级高 Tg FR-4 基材，沉金表面工艺，专为乘用车智能座舱 / 车身域控制器开发。

板卡采用 6 层经典叠层结构，电源层、地层独立分离，具备优秀电磁屏蔽能力，支持 CAN FD、车载以太网等高速差分信号，满足整车 EMC 电磁兼容要求。板卡集成高密度 BGA、QFN 芯片布线，细线路 + 微过孔设计，异形轮廓 CNC 加工，适配汽车整机装配结构。产品满足汽车电子宽温域工作需求，抗振动、耐高低温冲击，长期工作稳定可靠。

核心参数

- 层数：6 层

- 成品尺寸：207 × 167 mm

- 板厚：1.6 mm

- 基材：高 Tg FR-4 环氧玻纤布覆铜板（Tg≥170℃，可选无卤）

- 绝缘树脂：改性双酚 A 型环氧树脂

- 阻燃等级：UL94 V-0

- 表面处理：化学镍金（ENIG 沉金）

- 最小线宽 / 线距：0.2mm /0.2mm

- 最小孔径：机械孔 0.25mm；激光盲孔 0.1mm

- 阻抗：支持单端 / 差分阻抗定制，公差 ±5%

- 适用温度：-40℃ ~ +125℃

产品特点

✅ 车规级高 Tg 板材，低 CTE，抑制高温孔裂，适配汽车严苛工况

✅ 6 层分层设计，独立地平面，优秀 EMI 抑制，满足车载 EMC 要求

✅ 高密度布线，支持 BGA/QFN 封装芯片，细线路精密加工

✅ 沉金工艺，焊盘平整，多次回流焊稳定，抗氧化性能强

✅ 异形铣边、定位安装孔一体化加工，匹配汽车壳体结构

✅ 全流程可靠性检测，冷热冲击、离子污染测试，符合车载供应链标准

应用领域

汽车电子、智能座舱、车载域控制器、车身 BCM、车载网关、汽车仪表主板等乘用车电控硬件。

爵辉伟业电路生产能力

爵辉伟业电路专注高可靠多层 PCB 研发制造，可承接车规 PCB、工业控制、通信 PCB 打样与批量生产。

✅ 层数范围：2~26 层 PCB 均可生产，支持盲埋孔 HDI 板

✅ 板材选型：高 Tg FR4、无卤 FR4、铝基板、高频板材等

✅ 工艺能力：阻抗板、厚铜板、异形板、沉金 / 沉银 / OSP 多种表面工艺

✅ 品质管控：100% AOI 光学检测 + 飞针电测，配套可靠性实验室，可提供全套检测资料

✅ 服务：DFM 设计预审、叠层方案、阻抗计算，支持快速打样，中小批量到大批量一站式交付

服务说明

支持客户提供 Gerber 文件、PDF 图纸进行 PCB 估价、DFM 审核、样品打样、批量生产；可配合客户做车规产品可靠性验证，欢迎汽车电子企业询价。
