医疗级4层HDI精密PCB

4 层一阶 HDI 精密埋盲孔 PCB｜助听器微型圆形医疗线路板

产品概述

本款为爵辉伟业电路量产4 层一阶 HDI 埋盲孔高精密 PCB，专为助听器微型穿戴医疗设备开发，采用医疗高 TG FR-4 基材，成品板厚 0.8mm，经典 1+2+1 一阶 HDI 叠构，最小激光盲孔 0.1mm，最小线宽线距 3mil/3mil。工艺包含 BGA 精密扇出布线、真空树脂塞孔，表面选用医疗级沉金 ENIG 工艺；采用邮票孔多联拼板设计，圆形微型单板，提升 SMT 贴片效率，分板便捷。产品具备微型化、高密度布线、低信号干扰、防潮抗氧化等优势，满足助听器贴身佩戴、长期稳定工作的严苛医疗要求，是耳内式、隐形助听器核心主控电路板。

核心参数

基材： FR-4

层数： 4 层

板厚： 0.8mm

最小孔径： 0.1mm

最小线宽 / 线距： 3mil/3mil

表面工艺：沉金

特点：高精密 + BGA + 树脂塞孔，拼板邮票孔工艺

应用行业：助听器（微型穿戴医疗）

产品优势

1. HDI 一阶埋盲孔，极致微型化

1+2+1 叠构搭配 0.1mm 激光盲孔、3mil 超精细线路，在极小圆形板面上实现高密度布线，缩小 PCB 体积，适配助听器狭小内腔。

2. BGA + 树脂塞孔工艺，高可靠

BGA 区域精密扇出，真空树脂塞孔 + 板面研磨，板面平整无凹陷空洞，防止积尘、氧化、短路，大幅延长产品使用寿命，保障音频信号稳定传输。

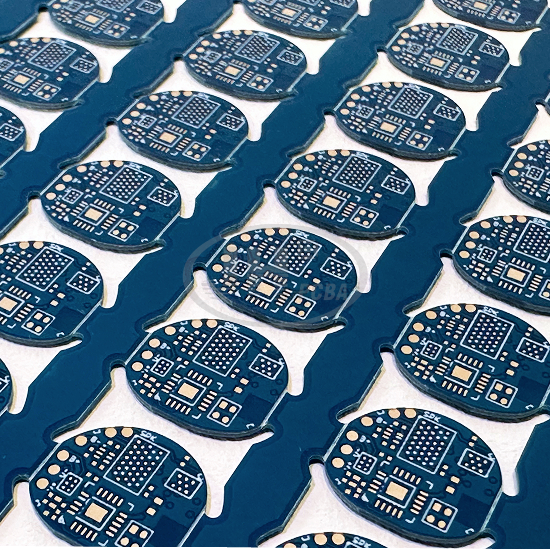

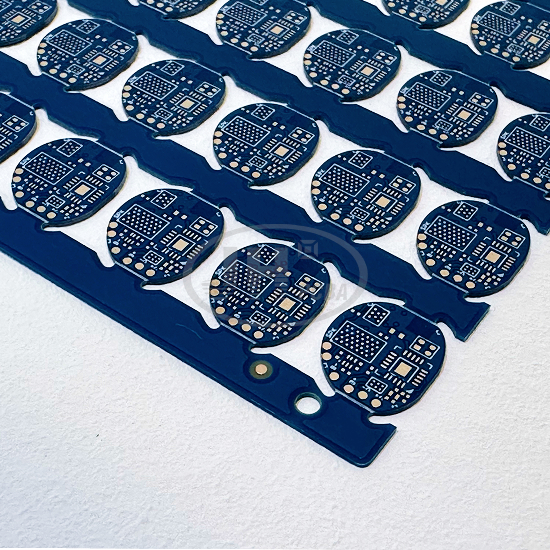

3. 邮票孔拼板量产方案

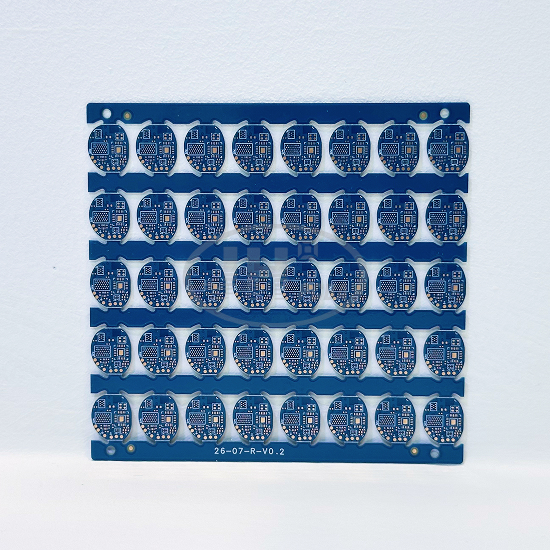

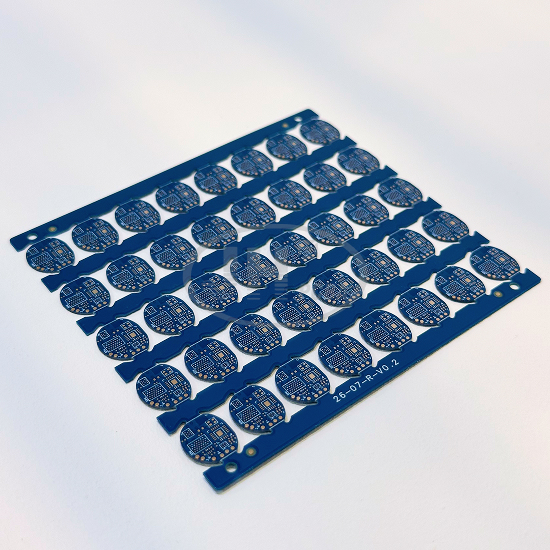

整板多联圆形单板拼板，邮票孔连接，SMT 加工效率高，分板无崩边，适合大批量助听器主板生产，降低客户贴片成本。

4. 医疗级沉金工艺

焊盘平整均匀，抗氧化耐腐蚀，BGA 焊接牢固，在密闭潮湿穿戴环境长期稳定，支持多次返修调试。

5. 安全环保合规

UL94-V0 阻燃，无卤环保基材，全套医疗与环保认证，无有害物质析出，适合人体贴身穿戴。

资质认证

爵辉伟业电路全系列精密 PCB 产品严格遵循国际标准，拥有全套权威资质，医疗级产品品质可追溯：

✅ ISO9001 质量管理体系认证：标准化生产闭环管控，保证产品一致性与精度；

✅ ISO13485 医疗器械质量管理体系认证：符合医疗器械配套生产质量规范；

✅ UL 安全认证：阻燃、绝缘性能达标，满足国际安规；

✅ ROHS 环保认证：无铅无卤素，无有毒有害物质；

✅ REACH 环保认证：符合欧盟化学品管控法规，支持出口海外市场。

应用领域

数字助听器、隐形耳内助听器、微型听力矫正设备、穿戴式声学医疗模块、微型医疗传感主控板。

爵辉伟业电路生产实力

爵辉伟业电路专业HDI 高精密 PCB、医疗穿戴 PCB研发与量产，配备无尘防静电生产车间，LDI 激光成像、激光钻孔、真空树脂塞孔、自动化检测全套进口设备。熟练掌握 HDI 埋盲孔、异形圆形 PCB、邮票孔拼板、3mil 细线、0.1mm 微孔等高难度工艺。全程按照 ISO13485 医疗体系管控，从 DFM 图纸评审、生产加工到成品检测层层把关。支持快速打样、中小批量、大批量稳定交付，为医疗精密电子企业提供一站式 PCB 定制服务。

订购说明

可根据客户 Gerber 文件、结构图纸，定制层数、板厚、表面工艺、拼板方案；可提供出厂检测报告、资质证书、切片可靠性报告，欢迎咨询对接！
