0.4mm激光埋盲孔薄板线路板

基础参数

> 产品：4 层超薄 HDI 埋盲孔 PCB，指纹人脸识别精密线路板

- 基材：FR-4

- 层数：4 层

- 板厚：0.4mm（超薄薄板）

- 最小孔径：0.15mm（激光钻孔盲孔）

- 最小线宽 / 线径：0.105mm / 0.088mm（超细线路）

- 表面工艺：沉金

- 核心工艺：1 阶 HDI、激光钻孔、埋盲孔、1 次树脂塞孔 + 填盲孔

- 应用领域：指纹识别、人脸识别模组

产品优势

✅ 超薄一阶 HDI 架构

0.4mm 极薄板厚 + 激光一阶盲孔，大幅提升表层布线密度，适配超密集引脚芯片，满足终端产品轻薄化、小型化结构限制。

✅ 盲埋孔 + 单次树脂塞孔高可靠性

埋孔树脂填平处理，SMT 焊接不会鼓包藏锡，防潮防腐能力强，多层电源地层设计提升供电稳定性，适配长时间连续工作场景。

✅ 超细线路精密制程

最小线宽线距 0.105/0.088mm、最小孔径 0.15mm，可实现超高密度矩阵连片排版，单拼产出率高，大批量生产成本更优。

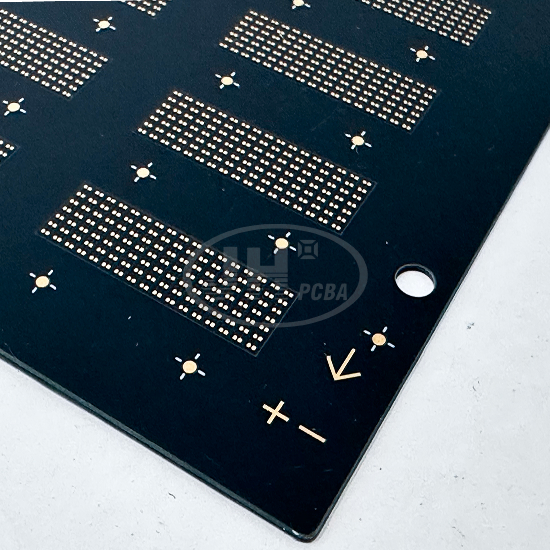

✅ 黑油哑光沉金工艺

黑色阻焊遮光抗反光，适配光学识别场景；沉金焊盘平整抗氧化，多次回流焊焊接良率高，密脚 BGA 植球稳定性优异。

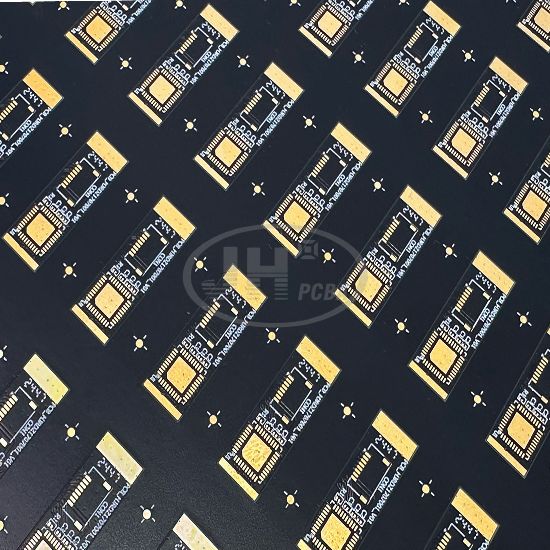

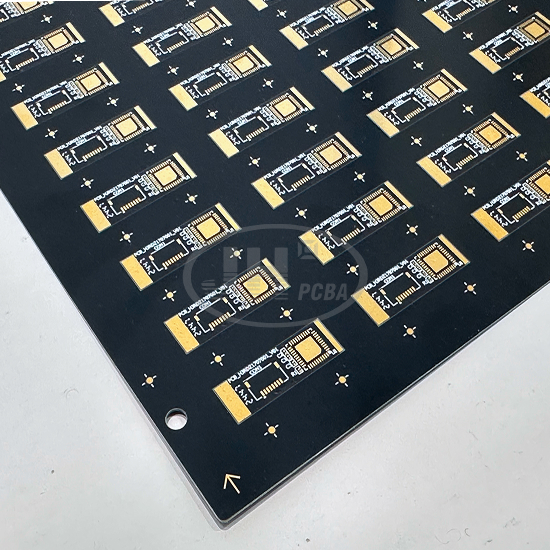

✅ 连片矩阵拼板量产设计

整板几十连片规整排版，适配高速 SMT 流水线批量加工，分板应力小、不易变形崩边，量产良率大幅提升。

✅ 超薄板低翘曲管控

对称叠构 + 分段压合释放内应力，板面平整度达标高速贴片机精度要求，解决薄板易弯翘的行业痛点。

应用范围

光学屏下指纹模组、3D 人脸识别模组、生物识别传感器板、便携身份识别设备、安防识别摄像头控制板等

爵辉伟业电路专注 HDI 高精密 PCB 研发生产，可承接超薄薄板 HDI、激光埋盲孔、树脂塞孔类线路板制造。

> ✅ 核心制造技术：

1. 1 阶 / 2 阶 HDI 激光钻孔工艺，最小激光盲孔可达 0.075mm，稳定量产 0.15mm 微孔；

2. 超薄板制程能力，可做 0.4mm 极薄板，严控板翘，解决薄板压合、加工变形难题；

3. 树脂塞孔 + 填盲孔一体化工艺，塞孔饱满，无气泡、凹陷，适配 BGA 高密度封装；

4. 超细线路制程，最小线宽线距可达 0.075mm，可稳定生产 0.105/0.088mm 精密线路；

5. 沉金、镀金、黑油等多种表面处理，黑油阻焊针对光学识别 PCB 专项工艺优化，减少反光干扰。

✅ 爵辉伟业PCB：

爵辉伟业电路，HDI 精密线路板专业生产厂家，可定制 4 层超薄 0.4mm 激光埋盲孔 PCB，支持树脂塞孔工艺，专为指纹、人脸识别生物识别模组提供高可靠 PCB 解决方案。

从样品快速打样到大批量拼板量产一站式服务，严格执行 IPC-A-600 标准，出厂 100% 电测 + AOI 检测，品质稳定，交期可控，欢迎生物识别、安防设备企业来图定制、试样！

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
