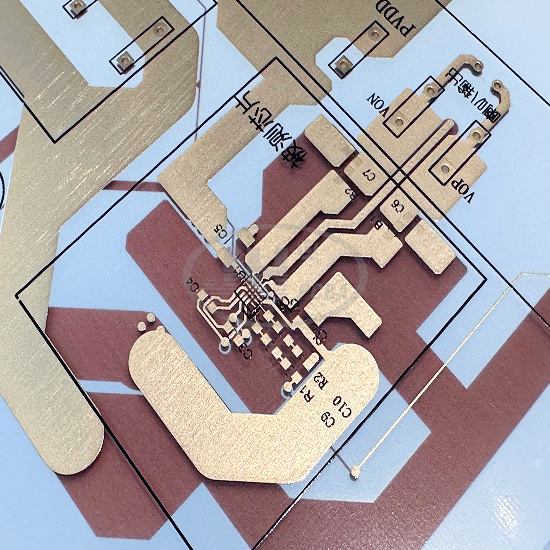

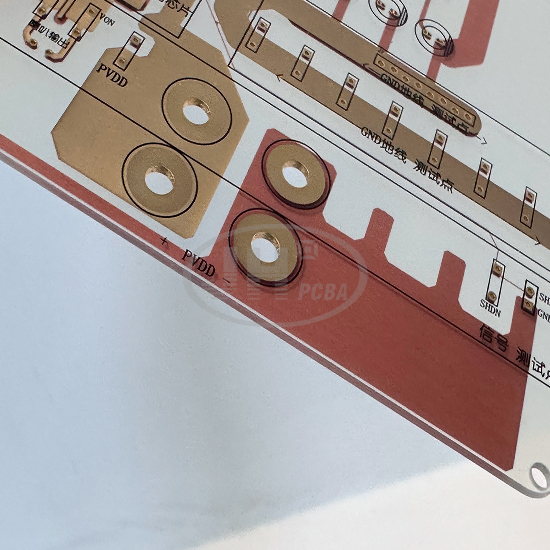

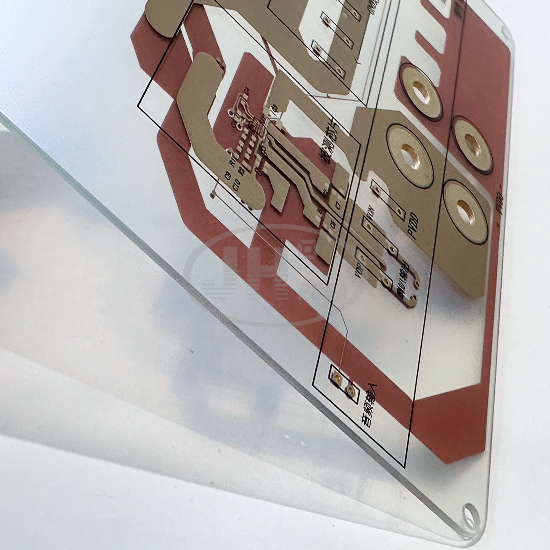

双层激光感应透明 PCB 板|音频芯片测试工装可视化线路板
产品概述
本款 2 层透明 PCB 专为音频芯片测试工装开发,采用特种透明基材,搭配高透光透明阻焊油墨,板厚 1.0mm,集成树脂塞孔 + 沉金工艺。板面具备良好透光性,支持激光感应、机器视觉穿透板材,实现多测点可视化观测验证;0.2mm 微孔 + 0.15mm/0.07mm 微细线路,高密度布置大量测试探针测点,适合芯片自动化功能测试。
树脂塞孔将微孔填平,板面平整无凹凸,避免测试探针卡针;沉金焊盘耐探针反复击打,接触电阻稳定,满足工装长时间循环测试,广泛用于半导体芯片光学检测、激光感应测试治具。
核心参数
层数 :2 层 透明 PCB
基材 : 特种透明环氧树脂板材(多基材可选)
成品板厚 : 1.0mm
最小孔径 : 0.2mm
最小线宽 / 线距 : 0.15mm / 0.07mm
表面工艺 : 沉金(化学镍金 ENIG)
阻焊工艺 : 高透光透明阻焊油墨
特色工艺 : 树脂塞孔,孔位填平研磨
阻燃等级 : UL94-V0
产品用途 : 可视化多测点芯片测试工装、激光感应检测治具
应用领域 : 半导体芯片测试、自动化光学检测工装
材料说明
基材选用高透特种透明环氧树脂板材,低雾度、透光均匀,绝缘性能优异,UL94-V0 阻燃;配套专用透明阻焊树脂油墨,附着力强,长时间使用不易发黄,不干扰激光光路与视觉相机成像。
普通 FR4 板材不具备透光性,本透明 PCB 在保证 PCB 电气绝缘、线路导通性能的基础上,实现光学可视化,是光学检测工装专用特殊线路板。
工艺优势
1. 透明板洁净生产工艺:无尘车间加工,全流程板面防护,杜绝划痕、污渍,保障透光均匀,不影响激光与视觉检测。
2. 透明阻焊油墨工艺:选用低雾度透明油墨,开窗精准,焊盘清晰,兼顾线路保护与光学可视化需求。
3. 微孔树脂塞孔:0.2mm 微孔填充树脂,固化后研磨整平,孔位无凹陷凸起,防止测试探针卡针,保障工装测试稳定性,无气泡缺陷。
4. 微细精密线路:0.15mm/0.07mm 精细线宽线距,高密度测点布线,在有限板内布置多路音频信号测试点位。
5. 沉金耐磨测点焊盘:镀层均匀致密,耐探针上万次循环接触,接触电阻稳定,抗氧化,适合工装长时间连续测试。
6. 多重质检:100% 飞针电气导通绝缘测试,外加光学外观全检,检查板面划痕、油墨雾度、塞孔气泡等光学缺陷。
应用场景
音频芯片自动化测试工装、激光感应检测治具、机器视觉验证夹具、半导体传感器芯片功能测试板、多通道芯片信号采集工装、实验室可视化验证线路板。






爵辉伟业电路 制造优势
爵辉伟业电路是国内可量产透明光学 PCB的源头线路板厂家,专注各类测试治具、光学检测特种 PCB 定制。
我们掌握透明基材 PCB 全套生产工艺,解决透明板易划伤、透明油墨发黄、树脂塞孔气泡等行业难点;支持从图纸 DFM 评估、光学方案优化、样品快速打样到大批量生产。
可按客户芯片测试需求定制测点布局、外形尺寸、透光基材选型,产品严格遵循 IPC 标准,每批次产品做绝缘、耐磨、透光抽检,品质稳定。欢迎半导体、自动化设备客户提供图纸询价、试样。
订购说明
提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求,我们提供报价与生产评估;支持按需调整板材、层数、板厚、表面处理。
