多路信号采集测试工装 PCBA

本款为 PDAQ 多路信号采集测试工装 PCBA，板号 Sealing-FT-STB-H10-V1.0，成品尺寸 160*132mm，集成 PCB 制板 + SMT 贴片 + 连接器组装一站式加工。板卡为双通道测试点位矩阵，搭载高密度贴片电感、阻容网络与高速大间距连接器，PDAQ-NO.1、PDAQ-NO.2 两组独立测试通道，海量测试点位阵列，主要用于半导体 / 电子器件密封性能、电信号导通、老化测试，可快速批量采集被测 DUT 器件电参数，适用于自动化测试系统，具备高通道密度、信号一致性强、长期稳定耐久等特点。

板卡采用 FR-4 基材，板上矩阵式排布海量无源器件，上下两端装配大电流高速连接器，将多路测试通道集中引出；大面积器件阵列保证多路信号采集同步性，预留多处安装固定孔位，适配自动化测试台工装固定，器件布局规整，便于测试探针对接，具备优秀信号完整性，长期连续老化测试稳定性强。

爵辉伟业电路具备测试工装类 PCBA 全套生产制造能力，支持测试工装 PCB 打样、高密度 SMT 贴片、连接器装配、通道导通测试一站式中小批量定制。

核心参数

【板号】Sealing-FT-STB-H10-V1.0

【产品名称】PDAQ 多路信号采集测试工装 PCBA（PCB+SMT + 连接器组装成品板）

【成品尺寸】160mm × 132mm

【基材】FR-4

【功能架构】双通道独立测试矩阵（PDAQ-NO.1 / PDAQ-NO.2）

【核心器件】贴片功率电感、高精度贴片电阻电容、高速板对板连接器

【板卡特性】高密度点位阵列，多路并行信号采集

【固定方式】多定位安装孔，适配自动化测试台架锁装

【阻燃等级】UL94 V-0

【PCBA 工艺流程】PCB 制板 + 高密度 SMT 贴片 + 连接器组装 + 干冰清洗 + 全通道导通测试

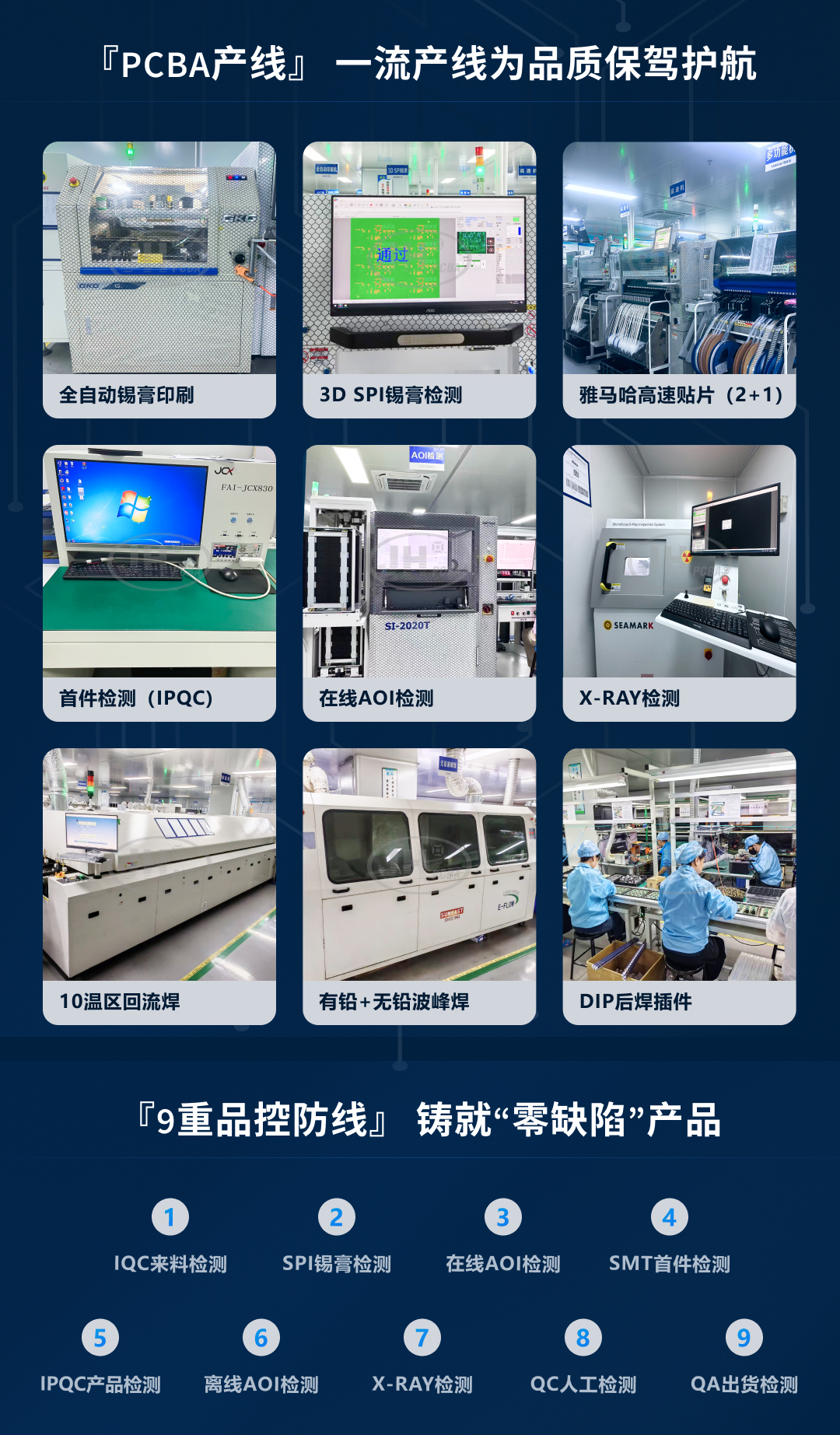

PCBA 组装工艺

1. SMT 贴片工艺

- 全自动锡膏印刷，SPI 锡膏厚度检测；

- 高速贴片机批量贴装贴片功率电感、0402/0603 贴片阻容，器件阵列数量庞大，对贴装精度、一致性要求高；

- 十温区无铅回流焊，优化升温曲线，减少大面积 PCB 受热变形；

- AOI 全自动光学检测，逐点位检查器件偏位、立碑、虚焊、少锡不良。

2. 连接器组装工艺

- 板端高速大引脚连接器贴装焊接，保证引脚焊接可靠；

- 连接器焊接后引脚平整度全检，保证对接插拔耐久性能。

3. 后段工艺

- 板面清洗，去除助焊剂残留，避免长期测试时漏电、信号漂移；

- 全通道导通连续性测试，逐点校验测试矩阵通路；

- 外观全检、尺寸检验、连接器插拔检验；

- 防静电真空包装。

> 组装特点：超大数量无源器件高密度贴装，器件阵列排布均匀，严控 PCB 受热翘曲，保证每一路通道电气参数一致性；连接器焊接牢固，可反复插拔，适配产线长时间自动化测试。

产品优势

1. 高密度多路测试通道：板卡矩阵式海量点位设计，双区独立通道，可同时大批量采集 DUT 器件信号，大幅提升产线自动化测试效率。

2. 优异信号一致性：统一物料与 SMT 制程管控，每一路阻容回路参数偏差控制严格，多路并行采集信号稳定，减少测试误判。

3. 工装适配性强：预留多组定位安装孔，板型规整，可直接锁固在自动化测试台，板对板高速连接器快速对接上位采集设备，集成便捷。

4. 耐久抗老化工艺：板面清洗去除助焊剂残留，选用工业级无源器件，适合工厂 7×24 小时连续老化、密封性能检测，长期使用信号漂移小。

5. 一站式 PCBA 定制服务：爵辉伟业电路可承接从 PCB 制板、元器件代采、高密度 SMT 贴片到成品全通道测试整套服务，支持客户快速打样、中小批量投产，缩短测试工装开发周期。

6. DFM 前置评估：针对高密度器件阵列提前评估 PCB 受热变形风险，优化器件排布、钢网开孔，提前规避大面积贴片的立碑、虚焊不良。

应用领域

半导体器件密封性能测试工装、电子元器件老化测试台 PCBA、多路 DUT 信号采集板、自动化产线功能测试治具、传感器批量检测设备、元器件导通 / 绝缘测试工装、工业自动化 ATE 测试平台。

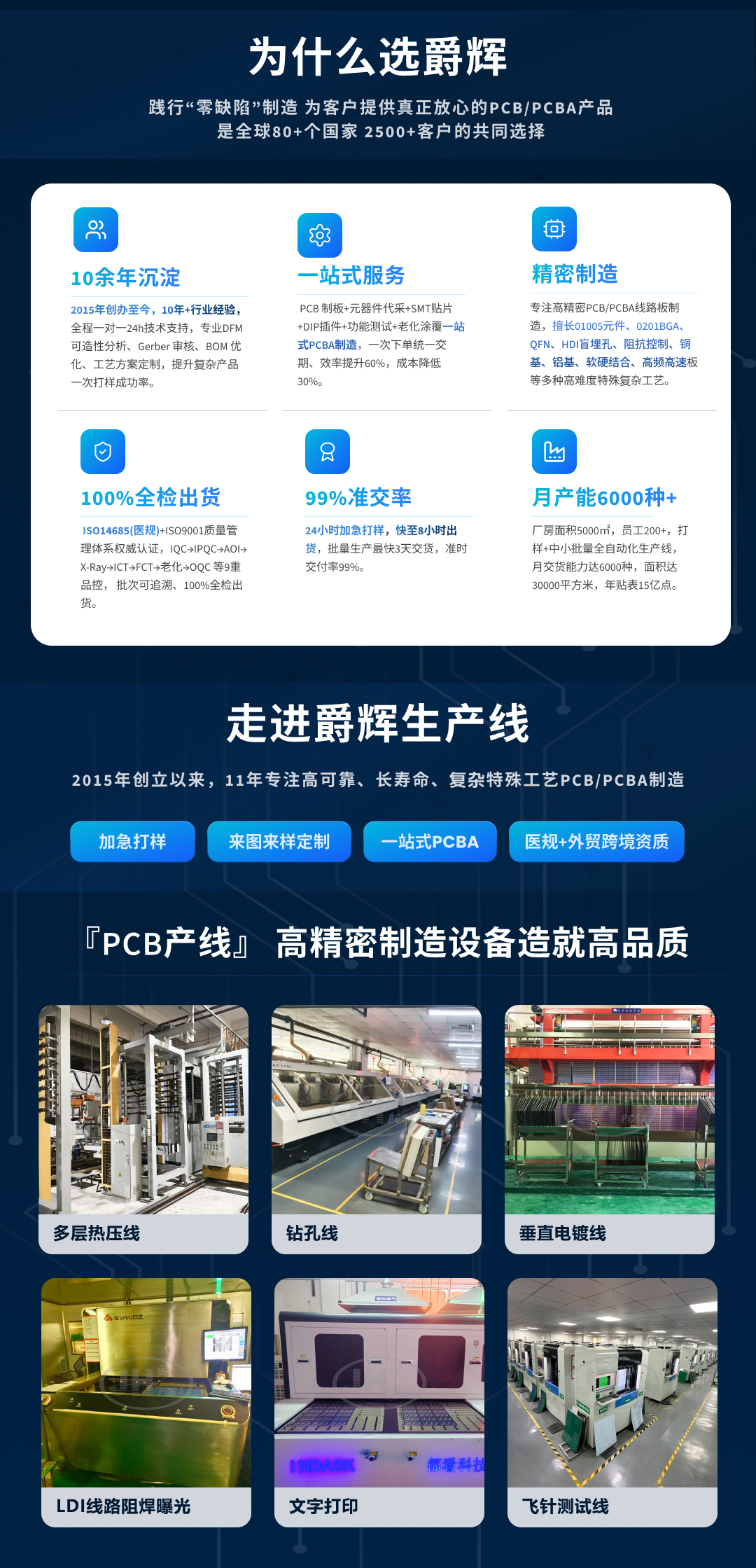

爵辉伟业电路生产能力

爵辉伟业电路专业承接各类测试工装、ATE 采集板、工业控制类 PCB 与 PCBA 一站式加工，擅长高密度矩阵贴片、大批量阻容器件贴装、连接器组装与工装板全通道测试。

✅ 支持大面积高密度阵列 SMT 贴片，擅长海量无源器件一次性贴装，严控板弯翘曲、器件一致性；

✅ 可完成 DFM 设计评审，评估大面积铜皮、器件阵列的热变形风险，优化钢网、回流焊工艺；

✅ 全流程品质管控：SPI 锡膏检测、AOI 光学检测、成品全通道导通测试、尺寸校验，保障多路通道参数一致性；

✅ 服务模式：PCB 打样、SMT 贴片、连接器组装、元器件代采、PCBA 成品功能测试一站式服务，支持测试工装快速打样，中小批量稳定交付，配合客户产线验证。

订购说明

提供 PCB Gerber 文件、BOM 清单、点位图、测试规范，我们提供 PCB 生产、SMT 贴片、连接器组装一站式报价与生产评估；可按需调整板材、板厚、表面工艺、元器件代采方案。
