智能家居灯板COB铝基板

4 层圆形 COB 铝基板 | 智能家居 LED 智能灯铝基板

产品概述

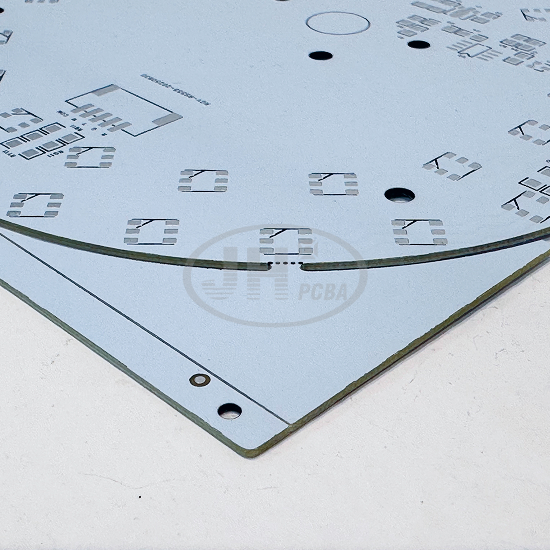

本款为4 层结构圆形 COB 铝基板（MCPCB），板厚 1.0mm，采用高导热铝基基材，白色反光阻焊油墨，表面喷锡工艺，专为智能家居 RGB 调光圆形灯具开发。板体采用双拼 V-Cut 连片设计，SMT 贴片完成后可轻松掰开得到独立圆形灯板，集成 LED 灯珠焊盘、分压电阻、驱动 IC 线路，实现智能灯光驱动与光源一体化集成，广泛用于 WiFi / 蓝牙智能吸顶灯、圆形智能筒灯、RGB 氛围灯。爵辉伟业电路具备多层铝基板全套生产能力，支持打样、中小批量到大批量订单交付。

核心参数

板材类型 ： 铝基板（MCPCB 金属基线路板）

层数 ： 4 层

成品板厚 ： 1.0mm

最小孔径 ： 0.2mm

最小线宽 / 线距 ： 0.1mm / 0.1mm

阻焊油墨 ：白油（高反光白色阻焊）

表面处理 ： 喷锡（HASL，可选无铅喷锡）

阻燃等级 ： UL94 V-0

绝缘层 ：高导热绝缘树脂，可选不同导热系数

外形工艺 ： 圆形异形锣边，V-Cut 拼板连片

适用元器件 ： LED COB 灯珠，贴片电阻、驱动 IC

产品优势

1. 4 层多层铝基板设计

区别传统单层铝基板，多层结构实现强弱电线路分层隔离，减少智能调光信号干扰，在狭小圆形板面高密度布线，集成完整驱动回路，简化灯具 BOM 结构。

2. 高导热铝基材

铝基底快速导出 LED 工作热量，降低灯珠结温，有效抑制光衰，延长智能灯具使用寿命。

3. 白色反光阻焊

白油具备高反光特性，提升 LED 灯光出光效率；油墨耐 UV 抗老化，长期点亮不易发黄，板面带清晰元件丝印位号，方便 SMT 贴片加工。

4. 精密线路制程

稳定实现 0.1mm 微细线宽线距、0.2mm 微小钻孔，满足 COB 高密度元件布局，适合多通道 RGB 调色电路。

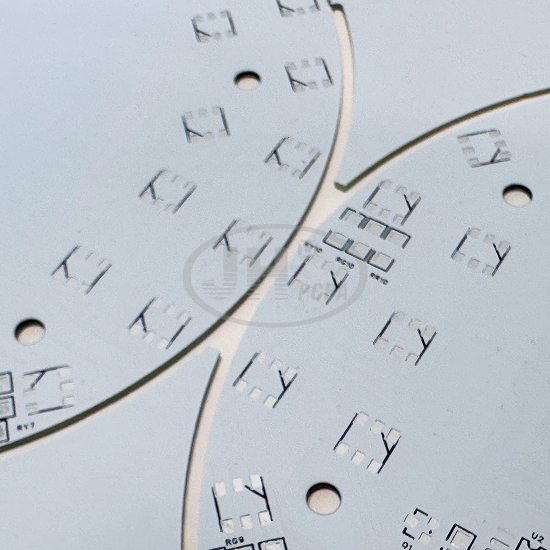

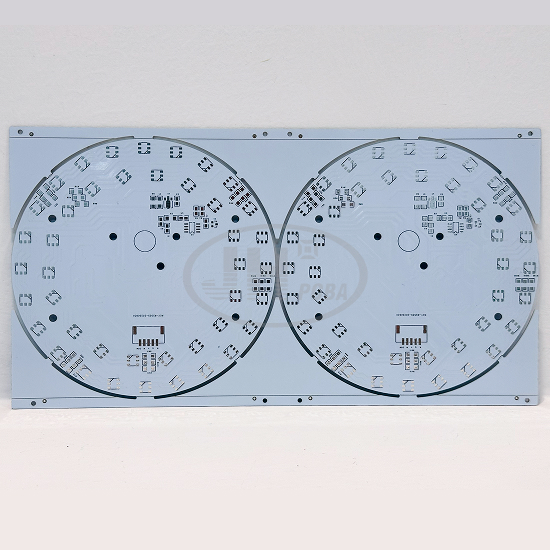

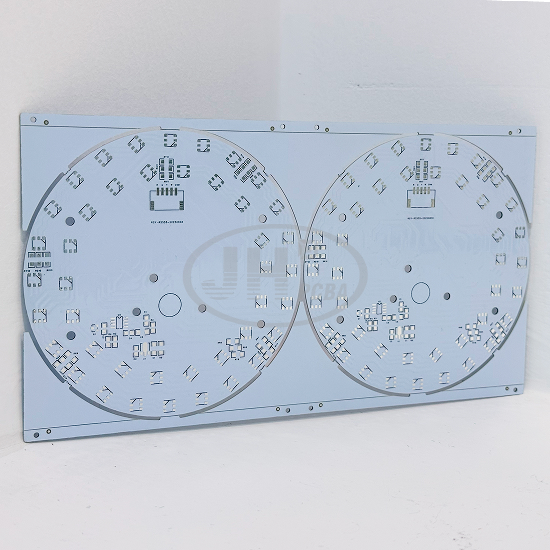

5. V-Cut 双拼连片方案

整板 2 拼圆形灯板，SMT 整板加工，降低客户贴片治具成本，加工完成后沿 V 槽分离，提高生产效率。

6. 喷锡表面工艺

焊盘锡层均匀，贴片焊接性能稳定，抗氧化，适合大批量 SMT 自动化生产。

7. 安规安全可靠

基材 UL94 V0 阻燃等级，出厂绝缘耐压、通断全检，满足智能家居灯具安规认证要求。

应用领域

智能家居照明、室内智能吸顶灯、圆形智能筒灯、RGB 彩光氛围灯、无线调光调色一体化 LED 光源板

爵辉伟业电路 生产实力

爵辉伟业电路专注金属基铝基板、PCB 线路板研发制造，精通多层铝基板压合、精密线路、异形板加工工艺。

✅ 服务模式：PCB 工程评估 → 打样 → 小批量试产 → 大批量量产

✅ 配套能力：支持导热系数定制，UL 板材可选，可配合客户安规资料；支持 PCBA 贴片配套咨询。

✅ 品质管控：AOI 光学检测、高压绝缘测试、电测、FQC 外观全检，严控铝基板翘曲、分层、开路短路不良。

✅ 交付：快速 PCB 打样，稳定批量交付，工程一对一对接。

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
