工业大功率8OZ厚铜板

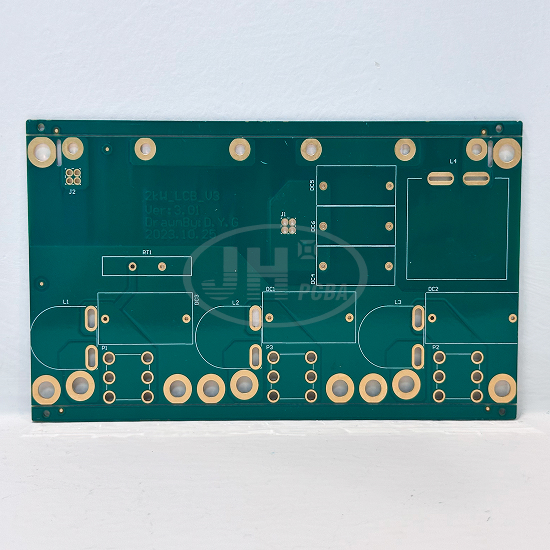

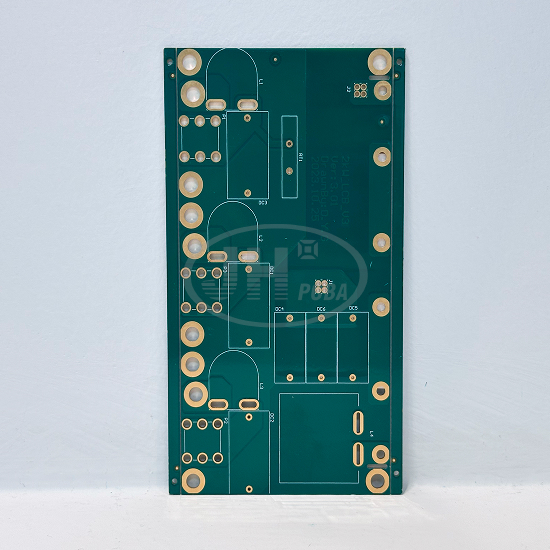

本款为爵辉伟业电路定制2 层 8OZ 双面厚铜大功率 PCB 线路板，基材选用 FR-4 玻纤环氧树脂板材，板厚 1.6mm，采用双面 8oz 超厚铜箔，搭配沉金表面工艺，专门针对工业大功率、大电流设备设计，可承载百安培级大电流，适用于变频器、大功率电源、储能逆变等功率回路。

板件集成大功率异形长圆孔与大安装孔，方便铜鼻子、功率端子锁附接线，兼顾功率走线与少量信号线路，实现功率与信号一体化设计。

核心技术优势

1. 8OZ 双面超厚铜，超大载流能力

单盎司铜厚远高于常规 1~2oz 普通 PCB，顶层底层均为 8oz 铜箔，铜截面积大，电流通过时压降小、发热低；双层铜层同步分流，散热面积大幅提升，设备长时间满负荷运行温升更低，避免高温烧板风险。

2. 定制双面蚀刻工艺，控制厚铜侧蚀

厚铜板材蚀刻极易发生侧蚀、线路变细。爵辉伟业采用专属蚀刻参数管控体系，精准控制蚀刻工艺参数，保证线路宽窄一致性，杜绝线路截面不足导致载流下降、局部过热，厚铜线路尺寸稳定可靠。

3. 沉金焊盘，大功率连接稳定可靠

功率焊盘、接线孔位采用沉金工艺，金层具备优异抗氧化、耐硫化性能，在工业粉尘、潮湿环境长期使用不易氧化；支持多次返修焊接，铜鼻子、功率端子焊接附着力强，有效降低大功率回路虚焊、接触发热隐患。

4. 厚铜适配 FR4 基材，抗翘曲不分层

选用适配厚铜应力的 FR-4 板材与环氧树脂体系，平衡厚铜带来的巨大热应力，经过回流焊高温冲击、设备长期持续高温工作，不会出现铜皮起翘、板弯、铜箔分层剥离，提升产品长期使用寿命。

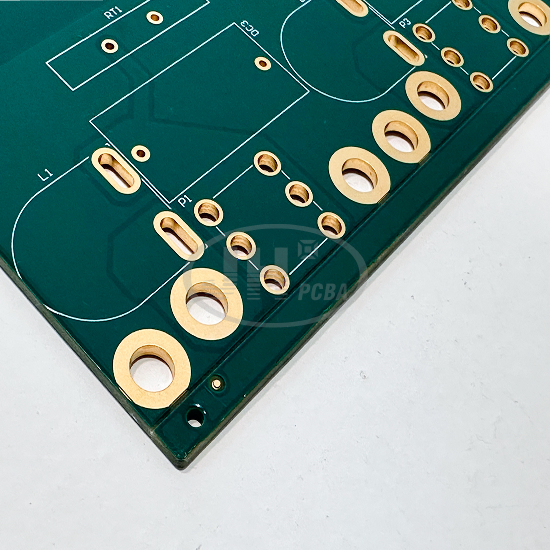

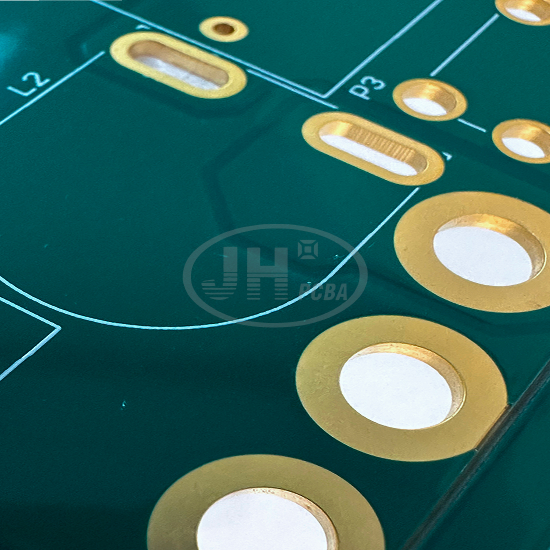

5. 异形长圆孔结构，适配工业大功率装配

板上设计异形长圆孔、大孔径安装孔，专门用于大功率铜端子、铜鼻子锁附，方便现场大功率接线装配，满足工业功率设备接线需求。

基础规格参数

- 层数：2 层

- 板材：FR-4，UL94 V0 阻燃等级

- 板厚：1.6mm

- 铜厚：双面 8OZ 厚铜

- 最小孔径：0.508mm

- 最小线宽 / 线径：0.25mm / 0.8mm

- 表面工艺：沉金

- 工艺特点：双面蚀刻、厚铜线路、异形长圆孔

- 应用场景：大功率电源、工业变频器、储能逆变器、工业大功率驱动模块

工厂实力介绍

爵辉伟业电路深耕高难度 PCB 制造，具备成熟 8OZ、10OZ 超厚铜 PCB 打样与批量生产能力，解决厚铜蚀刻、板翘、分层、钻孔毛刺等行业技术难题。

我们可提供厚铜 PCB 一站式服务：图纸评估、DFM 可制造性分析、快速打样、大批量生产。所有厚铜 PCB 出厂经过 100% 通断测试、AOI 外观检测、耐压抽检，严控品质。

可支持 FR4 厚铜板、混压厚铜板定制，服务新能源、工业自动化、大功率电源行业客户，欢迎提供 Gerber 文件咨询报价。

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
