8层3OZ厚铜PCB板

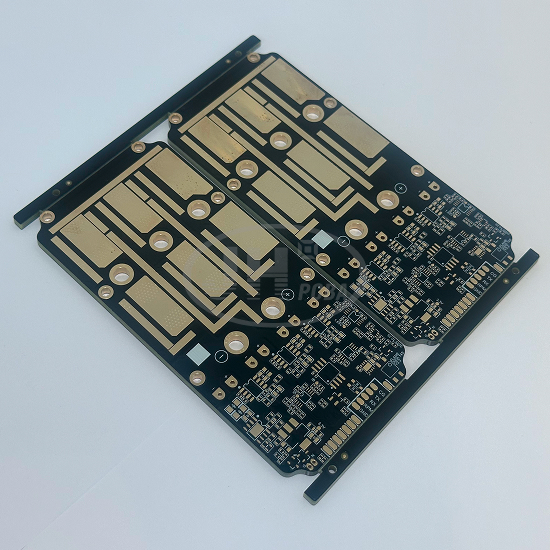

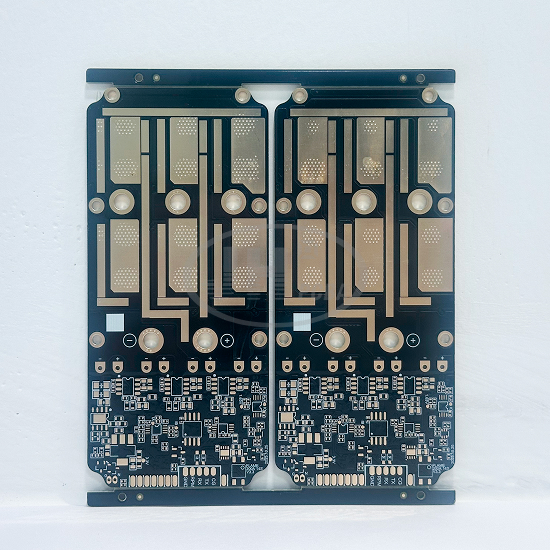

8 层 3OZ 厚铜导电铜浆塞孔 PCB 2.6mm 大功率储能电源板

产品概述

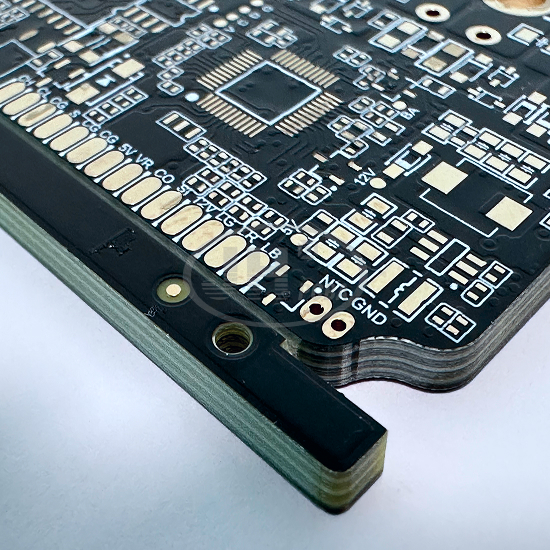

本款 8 层高多层厚铜 PCB，采用 FR-4 基材，板厚 2.6mm，3OZ 厚铜设计搭配导电铜浆塞孔工艺，孔铜 50μm，表面工艺喷锡。产品同时集成大电流功率铜区与精密信号采样线路，专为储能电源、储能 BMS 大功率充放电场景开发，解决传统 PCB 过孔载流不足、发热大的痛点，支持 PCB 打样与大批量量产，由爵辉伟业电路自主生产制造。

基础规格参数

基材 ： FR-4 环氧玻纤覆铜板

阻燃等级 ： UL94 V-0

层数 ： 8 层

板厚 ： 2.6mm

铜厚 ： 3OZ，孔铜 50μm

最小孔径 ： 0.5mm

最小线宽 / 线距 ： 0.29mm / 0.13mm

表面工艺 ： 喷锡（HASL）

特殊工艺 ： 导电铜浆塞孔

适用服务 ： PCB 打样、批量量产

优势

1. 8 层高多层架构

功率层、信号层分层独立设计，功率回路与采集控制信号隔离，降低电磁干扰，提升储能系统采样精度，多层结构实现复杂电源电路布局。

2. 3OZ 厚铜 + 50μm 厚孔铜，超强载流

3OZ 厚铜线路承载大电流，孔铜加厚至 50 微米，提升过孔载流上限，在持续大功率充放电工况下，降低线路温升，避免线路烧断，提升储能电源长期运行稳定性。

3. 导电铜浆塞孔工艺

区别常规树脂塞孔，孔内填充导电铜浆，孔道同时具备导电 + 导热性能，大幅降低过孔阻抗，解决厚板大电流过孔发热瓶颈；塞孔后板面研磨平整，焊盘平整无凸起，保障 SMT 贴片良率。

4. 厚板高强度结构

2.6mm 板厚，板材刚性强，整机装配抗弯折、抗形变，适合储能设备震动、高低温循环的复杂使用环境。

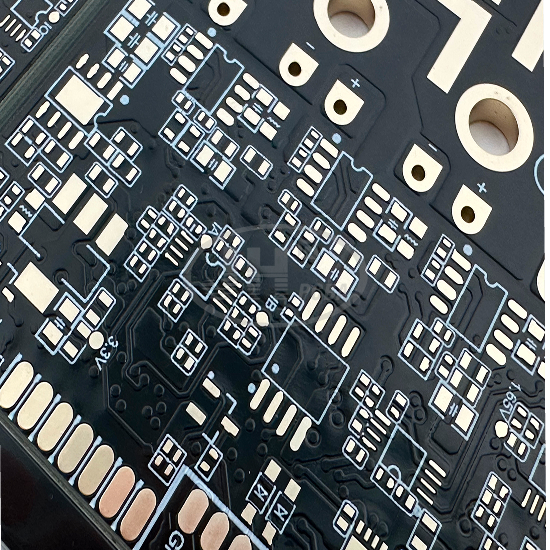

5. 厚铜板精细线路加工能力

厚铜区域做大电流功率走线，同时可加工最小线宽 0.29mm、线距 0.13mm 精密信号线，同一块板兼顾大功率功率回路与 MCU、NTC 温度采样等精密控制电路。

6. 安全阻燃 FR-4 基材

基材 UL94 V-0 阻燃等级，低吸水率、耐热冲击，储能产品高温工况下不易分层，满足新能源储能产品安全认证需求。

应用领域 & 适用产品

应用行业：新能源储能、光伏储能、工业大功率电源、UPS 不间断电源

适用产品：户外移动储能电源、户用储能 BMS 保护板、大功率 DC-DC 充放电主板、储能变流器 PCB 板

爵辉伟业电路制造能力

爵辉伟业电路专注高难度多层厚铜 PCB 研发制造，自有完整 PCB 生产产线，可承接 4~16 层高多层板、2OZ~6OZ 厚铜板、导电铜浆塞孔 / 树脂塞孔板。

✅ 全工序自主生产，压合、电镀、塞孔核心工艺不外包，品质可控；

✅ 全套检测：AOI 光学检测、飞针电测、热冲击测试、阻抗测试；

✅ 资质齐全：UL、RoHS 环保认证，符合新能源行业标准；

✅ 灵活订单：支持快速打样，中小批量、大批量稳定量产交付；

✅ 技术支持：PCB Layout 评估、DFM 可制造性分析，提前优化设计规避生产风险。

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求，我们提供报价与生产评估；支持按需调整板材、层数、板厚、表面处理。
