8 层四边半孔 PCB 板｜真空树脂塞孔边缘计算高速阻抗线路板

本款 8 层四边半孔 PCB 为爵辉伟业电路专为边缘计算、AI 嵌入式核心模块开发的高多层精密线路板，板厚 1.2mm，采用 FR-4 基材，沉金表面处理，集成四边外露金属半孔 + 真空树脂塞孔 + 精密阻抗控制三大特种工艺，板型为 4 拼连片设计，板载高密度 BGA 阵列，适配瑞芯微 RK3568 等主控芯片，广泛用于边缘计算主控、机器视觉、工业物联网网关。

一、基础物料与电气参数

1. 基材：FR-4 玻纤环氧树脂覆铜板，主流高 TG FR-4 板材，适配高速信号传输，板料刚性好、尺寸稳定性优异，适合 BGA 高密度布局、阻抗管控场景。

2. 绝缘树脂：环氧树脂体系，玻纤布增强，低介电损耗，保证高速信号完整性；配套真空树脂塞孔专用塞孔树脂，高填充率、低收缩，孔内无气泡、凹陷，防止孔铜断裂、短路，满足高多层可靠性要求。

3. 阻燃特性：FR-4 基材标准UL94 V-0 级阻燃，离火自熄，满足工控、边缘计算设备安规认证，适配各类终端产品 UL 认证需求。

4. 层数：8 层高多层 PCB

5. 板厚：1.2mm

6. 最小孔径：0.3mm

7. 最小线宽 / 线径：0.1mm / 0.075mm，精细线路工艺，适配 BGA 密集引脚布线

8. 表面工艺：沉金（化学镍金），镍层 + 金层结构，金面平整耐磨，抗氧化强，可多次焊接，适合 BGA、QFN 等精密芯片焊接，接触电阻稳定。

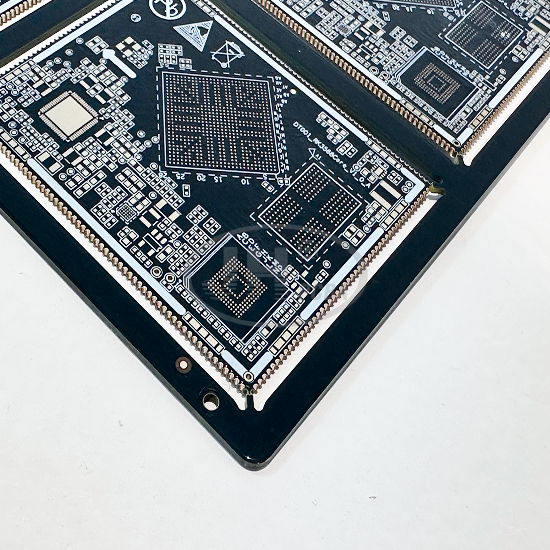

9. 产品核心特点：四边外露半孔 + 真空树脂塞孔 + 精密阻抗控制；拼板出货，单元板四周全部为金属外露半孔（邮票孔替代方案，连接器直插式半孔结构），图片可见整板 4 拼结构，每片单板四边连续半孔，BGA 大焊盘阵列，黑油阻焊，丝印清晰，ROHS 环保标识。

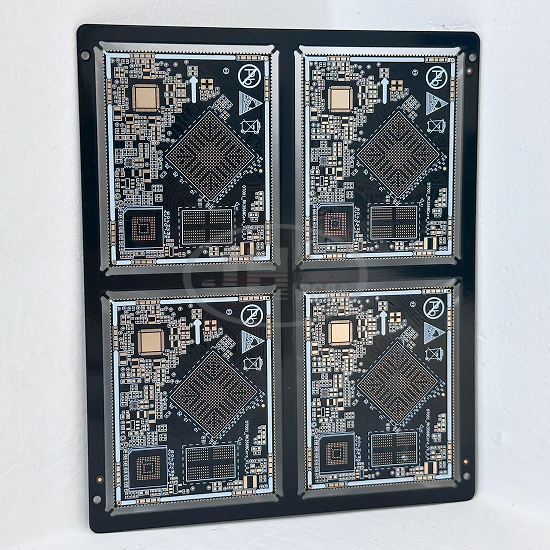

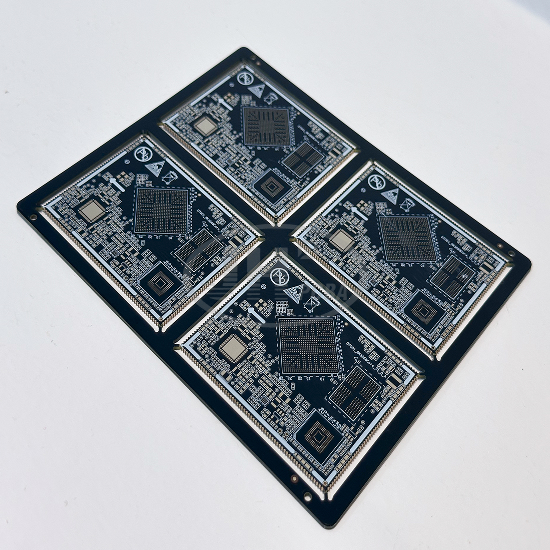

> 总结说明：4 联拼板，黑色阻焊白字丝印，单板四周连续金属半孔，板中央大 BGA 焊盘阵列，多组 BGA/QFN 芯片位，高密度高速主控板，用于边缘计算核心主板。

二、核心加工工艺流程

开料→内层图形、蚀刻、AOI 检测→内层压合（8 层多次压合）→钻孔→真空树脂塞孔（孔内填满树脂，研磨平整）→外层钻孔→外层线路曝光蚀刻→AOI→四边半孔锣边加工（数控铣边成型，切削孔壁形成外露金属半孔）→阻焊油墨（黑油）涂布、曝光显影→丝印字符→沉金表面处理→阻抗测试→飞针电气通断测试→外观检测→分板前成品检验。

> 工艺难点：

1. 真空树脂塞孔：8 层板孔径偏小，普通塞孔易空洞，真空塞孔保证孔饱满，研磨后板面平整，不影响 BGA 贴装；

2. 四边半孔加工：半孔孔壁铜皮容易撕裂、卷边，需要专用铣刀 + 优化切削参数，保证半孔铜完整无毛刺，客户可直接焊接，无需后处理；

3. 精密阻抗管控：8 层叠构严格控制各层介质厚度、线宽公差，差分阻抗 / 单端阻抗精度 ±10% 以内，保障高速信号完整性；

4. 精细线路制作：0.1mm 细线工艺，线路无开短路，满足 BGA 扇出高密度布线。
