智能工控高速通信PCBA加工

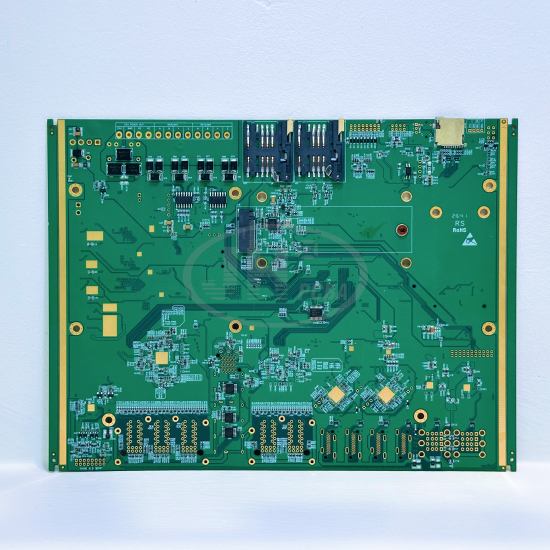

本款为工业多接口主控 PCBA，成品尺寸 180mm×239mm，板厚 1.6mm，采用高 TG FR-4 6层沉金绿油高速 PCB 板，支持阻抗控制，是面向工业自动化通信领域的高性能主控板，爵辉伟业电路提供 PCB 制板 + 精密 SMT 贴片 + DIP 插件 + 烧录 + 测试一站式 PCBA 加工服务。

基础参数

PCB尺寸：180mm×239mm

板厚：1.6mm

最小线宽/线距：0.1mm/0.1mm

最小孔径：0.2mm

元器件封装：0402、0603、SOP、QFN、BGA、高速板对板连接器、SIM 卡座、TF 卡插座

焊接工序：十温区无铅回流焊 + 无铅波峰焊

检测设备：在线AOI光学检测+X-Ray检测+电功能测试

PCBA主孔板功能配置说明

-板载工业主控 BGA 芯片，作为核心运算单元，负责整机逻辑调度、数据运算与外设管理；

-配套多路 SOP 接口驱动芯片，实现 RS232、CAN、485 工业总线信号收发与电平转换；

-搭载 TF 卡存储插座，用于本地数据日志存储、固件升级；

-双 SIM 卡座预留，支持 4G/5G 蜂窝网络接入，实现远程数据上传；

-高速板对板连接器用于外接拓展子板，扩展 IO、采集、运动控制等功能；

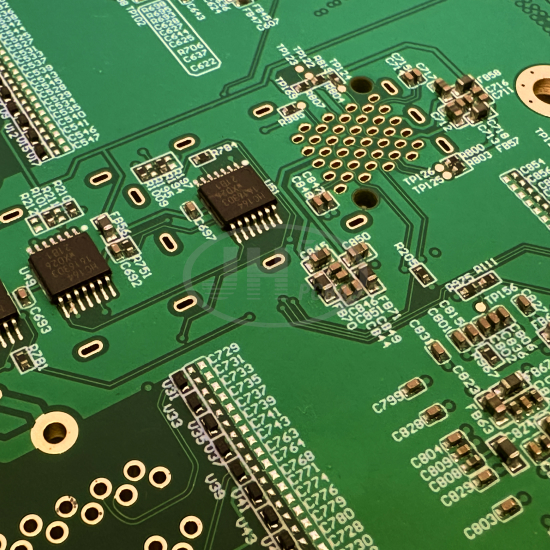

-板上布局大量 0402/0603 封装电阻、电容、磁珠、二极管、MOS 管，承担电源稳压、滤波、限流、防静电保护、开关控制作用；

-预留丰富 IO 测试焊盘与安装固定孔位，适配机箱固定与二次开发调试。

-整板信号链路复杂，包含高速信号、工业差分总线、大功率电源回路，加工过程严格管控阻抗、信号完整性，BGA 区域采用 X-Ray 全检，避免虚焊、空洞不良，满足工业场景长期稳定运行要求。

PCBA 应用领域

工业网关、自动化采集控制柜、智能工控终端、边缘计算采集设备、车载工业控制单元、物联网集中采集器、网络网关、光通信传输设备、高速数据采集主机、安防高清传输设备、工业控制核心主板等高速通信场景。

爵辉伟业电路PCBA包工包料服务优势

爵辉伟业电路深耕高难度 PCBA 一站式定制加工 11 年，擅长超薄、微型高密度智能穿戴、健康监测类 PCBA。

✅ 超薄 PCB硬板（0.8mm 及以下）生产，支持 0201 微小元器件精密 SMT 贴装；

✅ 多层 PCB 制板 + SMT + 测试一站式交付；

✅ 支持小批量样品快速打样、中批量量产；

✅ 智能硬件、消费医疗、物联网、工控等 B 端行业定制服务。

公司通过 ISO9001+ISO13485 医规质量管理体系认证，产品符合 REACH、RoHS、UL 国际环保检测标准。可满足客户小批量快速打样、中批量试产、大批量量产需求；

支持定制 PCB 层数、板厚、表面工艺、射频阻抗设计、全套测试方案。欢迎消费医疗、智能穿戴、AI 硬件、安防、智能物联、通信等设备厂商、方案公司提供图纸、BOM、点位图咨询试样。

订购说明

提供 PCB Gerber 文件、BOM 清单、点位图、测试规范，我们提供 PCB 生产、精密 SMT（QFN）、功能测试一站式报价与生产评估；板材、板厚、PCB 层数、表面工艺、元器件选型均可按需定制。
