制程工序: FPC制板+焊接座子案例详情
4 键电容触摸按键 FPC 柔性板定制｜55×19mm 黑膜沉金触摸面板｜智能穿戴/家电 / 灯具 / 美容仪触控板打样加工

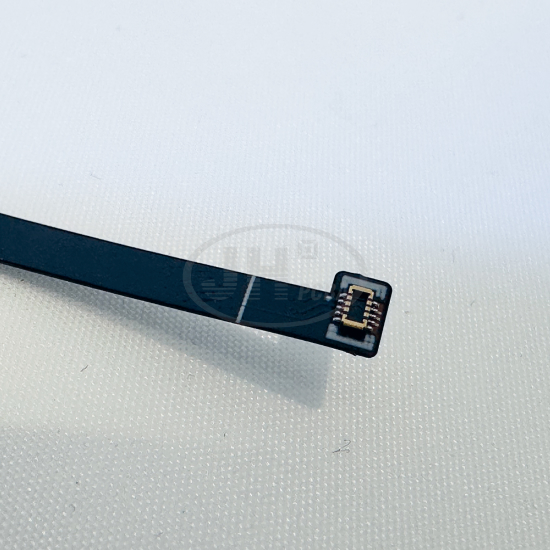

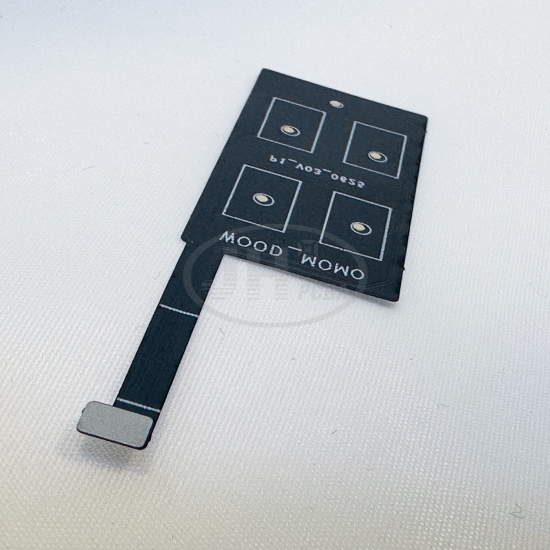

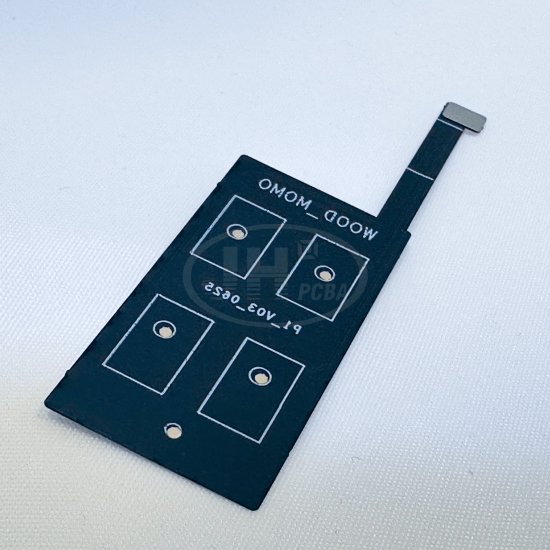

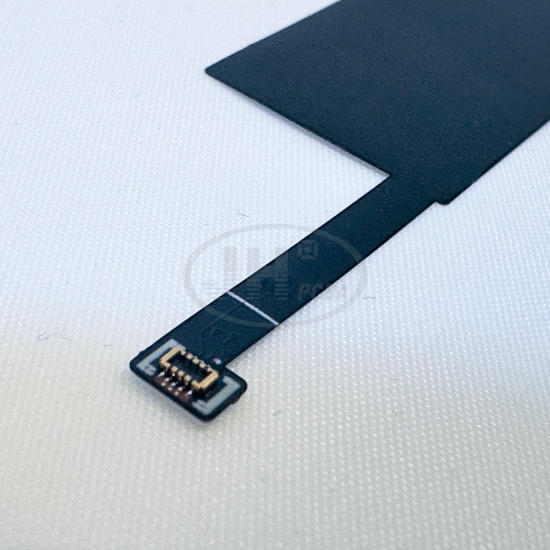

这是一块典型的消费电子电容触摸按键柔性板：在 55×19mm 的黑色 PI 柔性板上布置了 4 个方形铜箔感应盘（2×2 阵列），无任何机械触点，手指隔着亚克力、玻璃、塑料甚至实木面板都能被感应到。板子通过尾部沉金金手指直接插入主机 FPC 插座，背面可背 3M 转移胶，整机只需撕贴对位即可。
可广泛用于智能穿戴、智能灯具、美容仪、家电隐藏面板、医疗设备按键等场景。爵辉伟业电路承接同类触摸 FPC 的PCB制造 + 触摸 IC 贴片 + 背胶贴合一站式PCBA服务，1 片起订，3–5 天出样。
核心参数表（Specifications）
产品类别 ： 电容触摸按键 FPC 柔性板（Touch Key Flex）
外形尺寸 ： 55 × 19 mm，异形激光切割
板层数 ： 1 层柔性板，PI 聚酰亚胺基材
覆盖膜 ： 黑色哑光 PI 覆盖膜，白色字符丝印
表面处理 ： ENIG 沉金（金手指 + 每路中心接地屏蔽点）
触摸通道 ： 4 路方形铜箔感应盘，2×2 阵列
屏蔽设计 ： 每盘中心 1 个圆形镀金接地 / 屏蔽点
板端接口 ： 沉金金手指尾巴，插主机 ZIF/LIF FPC 插座
金手指间距 ： 0.3 mm / 0.5 mm（按客户主板插座匹配）
补强方式 ： 金手指尾端局部 FR-4 / PI 补强片
贴装元件 ： 本参考件无 SMD；可按需尾端小岛贴触摸 IC
可选贴装 IC ： TTP223 / GT911 类电容触摸控制器 + 阻容
基材厚度 ： 25/50 µm PI + 12–18 µm 铜
覆盖膜厚度 ： 25 µm PI + 胶
穿透面板能力 ： 1–4 mm 亚克力 / 玻璃；8–10 mm 实木 / 石材
背面背胶 ： 3M 467MP / 468MP 转移胶 + 离型膜（可选）
弯曲半径 : ≥ 6 倍板厚，出厂为静态定型
工作温度 : −20 ℃ ~ +70 ℃（消费级）
起订量 : 1 片起打样，100 片起小批量试产
打样交期 : 3–5 天；批量 10–15 天
合规 : RoHS / REACH，ISO 9001 流程
工艺亮点（Process Highlights）
- 高精度感应盘走线：铜盘几何形状、保护环间距、地铜留白都按量产一致性设计，避免误触和相邻按键串扰。
- ENIG 沉金金手指：尾端沉金保证反复插拔不氧化、共面度好，与主机 ZIF 插座接触稳定。
- 局部补强片：金手指尾部贴 FR-4/PI 补强，防止对插时柔性板弯折或插反，提升整机装配良率。
- 黑膜 + DFM 评审：哑光黑膜藏在装饰面板下不见痕迹；出厂前工程师会评审 pad 对地距离、ESD 保护、背胶层次，避免量产返工。
- 可选触摸 IC 贴片：如需带控制输出，可在尾端小岛 SMT 贴 TTP223/GT911 类触摸芯片 + 旁路电容 + LED 指示灯，整板测试后交付。
典型应用（Applications）
智能穿戴设备、智能灯具灯具触控调光与氛围灯面板、美容仪 / 洁面仪 / 导入仪按键、香薰机与加湿器触控、油烟机 / 洗衣机 / 空气净化器隐藏式控制面板、医疗床旁呼叫器与牙科治疗设备面板、车载方向盘触控键与天窗控制面板、儿童家电与智能镜面板。
爵辉伟业电路制造优势（Why Juehui Weiye）
爵辉伟业电路专业中小批量 FPC + PCBA 一站式定制：柔性板制造、SMT 贴片、物料代购、功能测试、背胶贴合一体化交付。常规产能覆盖：
- 2 层 / 4 层 FPC，PI / PET 基材可选
- 黑 / 白 / 黄覆盖膜，客户定制丝印字符
- ENIG / OSP / 沉银多种表面处理
- PI / FR-4 / 不锈钢 / PET 多种补强
- 触摸 IC、LED、阻容尾端小岛贴片
- 3M 转移胶背胶 + 离型膜模切
- 配套刚性板 / 刚挠结合板最高 22 层 2 阶 HDI
- 1 片起打样，NPI 阶段工程 1 对 1 DFM 评审
常见问题 FAQ
Q1：你们只做柔性板本身，还是也能贴触摸 IC？
都做。本参考件是纯柔性感应板（金手指直接插主机），但我们常规也会在尾端小岛贴 TTP223 / GT911 类触摸控制器、旁路电容和 LED 指示灯，做成可直接对插主机的测试合格 PCBA。
Q2：触摸盘能穿透多厚的面板？
常规设计目标是 1–4 mm 亚克力或玻璃，实木 / 石材面板可做到 8–10 mm，具体按感应盘尺寸和面板介电常数调。把面板材质和厚度告诉我们，工程会帮你定 pad 大小。
Q3：触摸按键数量和形状可以改吗？
可以。按键数量、形状（方形、圆形、滑条、滚轮）、间距、保护环走线全部按客户 Gerber 做。本案例是 4 键 2×2，1 键滑条、6 键键盘、旋转滚轮都是常规活。
Q4：背面 3M 胶是你们贴吗？
是。可按需求背 3M 467MP / 468MP 或同级转移胶，带模切离型膜，整机厂撕掉离型纸直接对位粘贴即可。
Q5：询价需要哪些文件？
FPC Gerber + 钻孔 + 加工图（覆盖膜、补强、背胶各层）。如需贴片触摸 IC，再加贴片坐标和 BOM。
订购说明
提供 PCB Gerber 文件、BOM 清单、点位坐标文件、功能测试规范，我们提供 PCB 生产、SMT 贴片、插件组装一站式报价与生产评估；可按需调整板材、层数、表面工艺、元器件代采方案。
