出口AI消费医疗微型PCBA

PCB尺寸:26mm×20mm
板厚:0.8mm
最小线宽/线距:0.065mm/0.065mm
最小孔径:0.1mm
元器件封装:0201、0402、QFN、微型板对板连接器
焊接工序:十温区无铅回流焊
检测设备:在线AOI光学检测

  • 制程工序: PCB 制板+SMT精密贴片+程序烧录
立即定制 (1pcs起)

案例详情

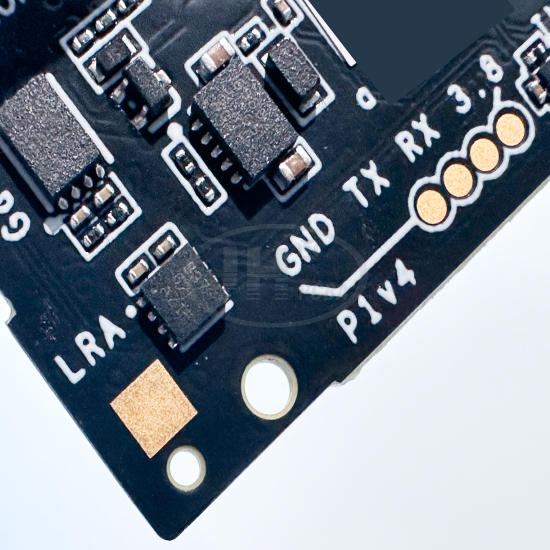

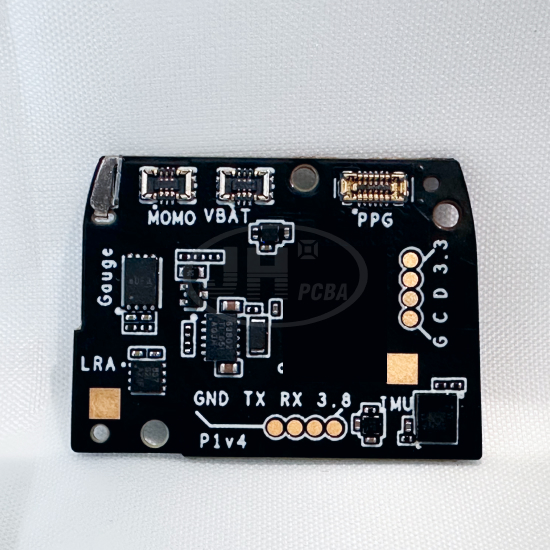

本款为 AI智能硬件 PCBA,成品尺寸 26mm×20mm,超薄 0.8mm FR-4 多层黑油 PCB 板,PCB 制板 + 精密 SMT 贴片一站式PCBA加工。板载蓝牙主控 QFN 芯片、PPG 生理传感接口、IMU 六轴传感器、电池电量计 Gauge、LRA 马达驱动、充电管理 IC、NOR 闪存芯片。集成生物信号采集、姿态检测、蓝牙无线通信、锂电池充放电管理、震动提示功能。板上搭载多个微型板对板连接器,分别对接 PPG 心率血氧传感器、锂电池、LRA 线性马达。电路板尺寸紧凑,高密度微型元器件布局,对 PCB 微走线、微小器件贴装、阻抗控制要求高,适合小型可穿戴、AI智能监测类硬件。爵辉伟业电路可承接超薄、微型高密度消费医疗 / 智能穿戴类 PCBA 定制,支持 0201 微小元件贴装、QFN 精密焊接、AOI 全检,支持小批量打样与量产。

一、基础参数

PCBA 成品尺寸:26mm × 20mm

PCB 基材:FR-4 多层板,高 TG 超薄板材

板厚:0.8mmPCB

表面工艺:沉金(ENIG)

最小线宽 / 线距:0.065mm /0.065mm

最小孔径:0.1mm

核心封装:0201/0402 贴片阻容,QFN 主控,QFN 传感器 IC,微型板对板连接器

最小引脚间距:0.4mm(QFN)

焊点总数:约 980 点(SMT 器件焊点)

二、元器件清单与功能说明

1. 贴片电容(0201/0402)

功能:电源去耦滤波,滤除高频噪声,稳定芯片供电,降低电源纹波。

2. 贴片电阻(0201/0402)

功能:信号分压、限流、上拉 / 下拉,采样电池电压、设定传感器增益。

3. QFN 蓝牙主控 SOC 芯片

功能:整机核心处理器,运行助眠算法,蓝牙无线数据收发,外设调度,信号采集与数据运算。

4. IMU 六轴传感器(QFN)

功能:姿态、加速度检测,监测生物体翻身、睡姿动作,睡眠运动数据采集。

5. Gauge 电池电量计 IC

功能:锂电池剩余电量检测、电池状态监测、电量估算与保护。

6. LRA 马达驱动 IC

功能:驱动 LRA 线性震动马达,实现震动唤醒、助眠震动反馈。

7. 充电管理 IC

功能:锂电池恒流恒压充电管理,过压、过流、过温充电保护。

8. NOR Flash 闪存芯片

功能:存储固件程序、睡眠日志、用户配置参数。

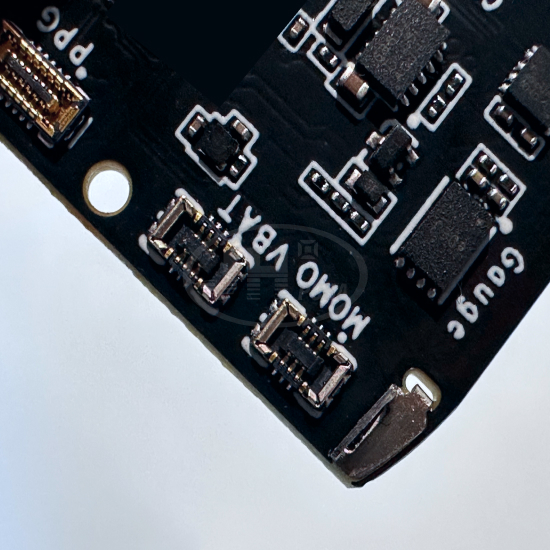

9. 微型板对板连接器(MOMO、VBAT、PPG 接口)

功能:外接锂电池、PPG 生理传感器、LRA 线性马达,信号与电源互联。

10. LED 指示灯

功能:电源、充电、工作状态可视化指示。

11. 天线焊盘(ANT)

功能:蓝牙射频信号收发,无线通信。

>

> 器件总种类:11 大类;器件总数量:89pcs


三、制作工艺

制程工序:PCB 制板 + SMT 精密贴片 + 检测+程序烧录

1. PCB 制板:超薄 0.8mm 多层 PCB,黑色阻焊,沉金工艺,微细线宽线距,射频阻抗控制;

2. SMT 贴片:十温区无铅回流焊,贴装 0201 微小阻容、QFN 芯片、微型连接器;

3. 品质检测:AOI 光学检测,虚焊、偏位、元件缺失检查;功能通断测试。


四、PCBA 应用领域

1. 智能硬件:AI 智能监测模块、智能追踪设备主板;

2. 可穿戴健康设备:睡眠手环、睡眠监测传感器板;

3. 消费类医疗硬件:心率血氧、生理体征采集模块;

4. 小型蓝牙物联网终端:低功耗无线传感采集板。

五、爵辉伟业电路PCBA包工包料服务优势

爵辉伟业电路深耕高难度 PCBA 一站式定制加工 11 年,擅长超薄、微型高密度智能穿戴、健康监测类 PCBA。

✅ 超薄 PCB硬板(0.8mm 及以下)生产,支持 0201 微小元器件精密 SMT 贴装;

✅ 多层 PCB 制板 + SMT + 测试一站式交付;

✅ 支持小批量样品快速打样、中批量量产;

✅ 智能硬件、消费医疗、物联网、工控等 B 端行业定制服务。

公司通过 ISO9001+ISO13485 医规质量管理体系认证,产品符合 REACH、RoHS、UL 国际环保检测标准。可满足客户小批量快速打样、中批量试产、大批量量产需求;

支持定制 PCB 层数、板厚、表面工艺、射频阻抗设计、全套测试方案。欢迎消费医疗、智能穿戴、AI 硬件、安防、智能物联、通信等设备厂商、方案公司提供图纸、BOM、点位图咨询试样。

订购说明

提供 PCB Gerber 文件、BOM 清单、点位图、测试规范,我们提供 PCB 生产、精密 SMT(QFN)、功能测试一站式报价与生产评估;板材、板厚、PCB 层数、表面工艺、元器件选型均可按需定制。
