4层FR-4线路板

光电行业精密 PCB 四层线圈补强厚板 镍钯金 VCSEL 激光阵列线路板定制

  • 板材: FR-4
  • 层数: 4层
  • 板厚: 5.0mm
  • 最小孔径: 0.15mm
  • 最小线宽: 0.22mm
  • 最小线径: 0.075mm
  • 线宽线距: 8/3mil
  • 表面工艺: 镍钯金
  • 产品特点: 线圈补强板
  • 应用产品: 光电行业
立即定制 (1pcs起)

产品详情

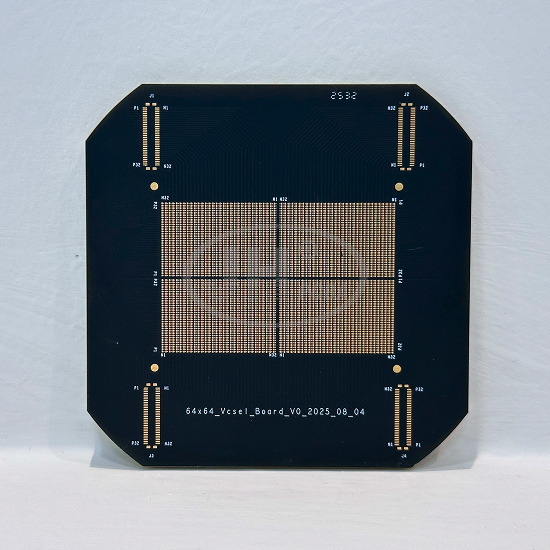

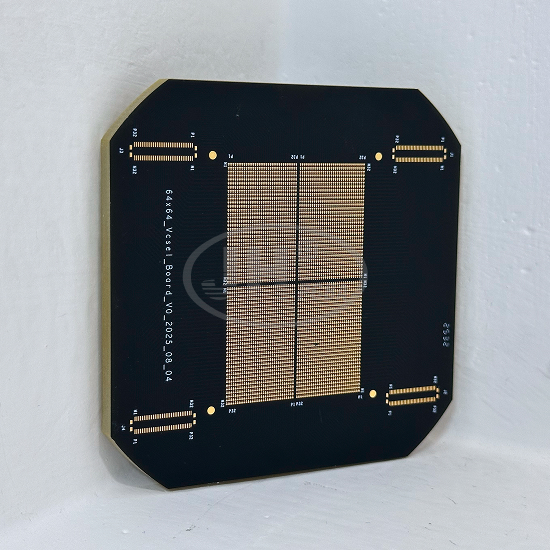

4 层 5.0mm 线圈补强厚板 | VCSEL 光电阵列 PCB(镍钯金)

产品简介

本款为爵辉伟业电路专为光电 3D 传感领域研发的 4 层 FR-4 VCSEL 光电阵列 PCB,板厚 5.0mm 线圈补强厚板,采用镍钯金(ENEPIG)表面工艺,黑色遮光阻焊,适配 64×64 VCSEL 面阵激光阵列,支持裸芯片金丝邦定,广泛应用于 3D 结构光、深度相机、激光雷达等光电模组。

产品具备高刚性、低形变、高精密线路、稳定邦定焊盘等特点,是 VCSEL 激光发射阵列的核心承载基板。

产品参数一览

基材 : FR-4 环氧玻纤板 UL94 V-0

层数 : 4 层

板厚 : 5.0mm,线圈补强厚板

最小孔径 : 0.15mm

最小线宽 / 线间距 : 0.22mm / 0.075mm

表面工艺 : 镍钯金 ENEPIG

阻焊颜色 :黑色阻焊(遮光专用)

外形工艺 : 四角倒角

应用领域: VCSEL 光电阵列、3D 视觉、激光雷达、人脸识别深度相机

产品核心优势

1.*5.0mm 线圈补强厚板设计

超大板厚搭配线圈补强结构,极大提升基板整体刚性,有效抑制焊接、装配过程中的板翘变形,保证 VCSEL 点阵位置精度,防止光学焦点偏移,满足高精度光学设备要求。

2. 镍钯金 ENEPIG 表面工艺,支持芯片邦定

采用邦定级镍钯金工艺,焊盘抗氧化能力强、接触电阻稳定,可直接用于 VCSEL 裸芯片金丝绑定,多次回流焊不发黑,适配 COB 封装工艺,是光电激光器基板优选表面处理方案。

3. 高密度精密细线路 + 微小孔加工

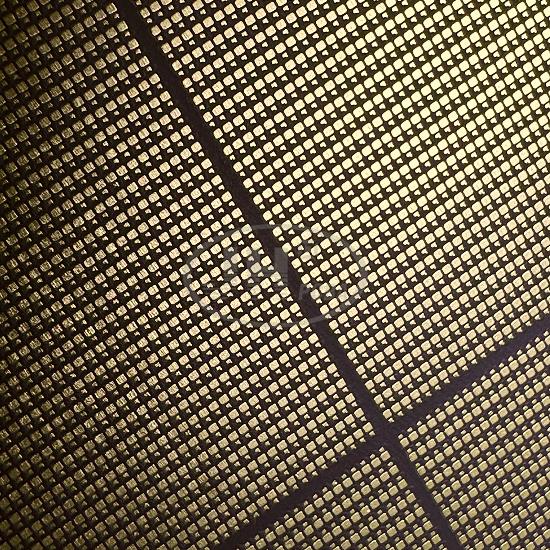

最小线距 0.075mm,最小孔径 0.15mm,满足 64×64 大面积点阵阵列密集引脚引出,内层 4 层布线做信号隔离,降低通道之间信号串扰,保证每一路 VCSEL 光源驱动一致性。

4. 黑色遮光阻焊定制

采用光电专用黑色阻焊油墨,有效降低基板表面反光,消除杂散光干扰,提升 3D 传感成像精度;阻焊工艺精细,焊盘干净无残油,保障邦定良率。

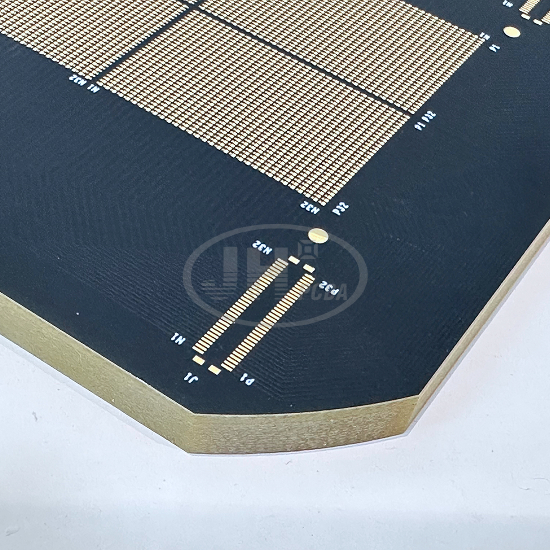

5. 八角倒角外形工艺

板件四角做倒角处理,自动化装配过程防刮伤、防磕碰,保护精密邦定焊盘,适配模组自动化贴片产线。


爵辉生产能力与品质保障

爵辉伟业电路是深圳 PCB 源头制造工厂,自有完整 PCB 生产产线,深耕光电精密 PCB 领域多年,拥有大量 VCSEL 阵列 PCB 量产经验。

✅ 可承接:研发打样、小批量试产、大批量订单一站式生产;

✅ 工艺能力:厚板 PCB、线圈补强板、镍钯金邦定板、遮光黑油板、精密小孔、超细线路;

✅ 品质管控:每片 PCB 经过 AOI 光学检测、飞针电测、外观全检,可提供材质证明、UL 报告;

✅ 配套服务:图纸 DFM 可制造性分析、阻抗控制、项目资料保密协议,支持光电客户定制化需求。

典型应用场景

VCSEL 面阵激光发射基板、3D 结构光深度相机、工业激光测距模组、人脸识别设备、LiDAR 激光雷达光电板、光学检测仪器。

订购说明

提供 Gerber 文件、叠层要求、阻抗规格、表面工艺需求,我们提供报价与生产评估;支持按需调整板材、层数、板厚、表面处理。
