一、优化回流焊温度曲线，降低热应力

温度是板子应力的主要来源。在保证焊接质量的前提下，适当降低回流焊峰值温度、调慢升温与冷却速率，可显著减小板弯板翘。

工程上常用控制区间为：升温斜率约 1.5~2℃/ 秒，避免热冲击导致玻纤分离；冷却区降温速率不超过 4℃/ 秒，平缓降温可减少板材应力残留。

有条件时优先采用 "加热 — 保温 — 回流 — 缓冷" 的帐篷式曲线，并用测温板实测校准，不要直接套用通用曲线。

二、选用高 Tg、低 CTE 板材

Tg 是玻璃转换温度，Tg 越低，板材进入回流焊后开始变软越快、变软时间越长，变形越严重。

无铅回流焊建议选用 Tg≥150℃的板材，汽车电子等高可靠性产品建议 Tg≥170℃。

同时要关注 CTE（热膨胀系数）：高 Tg 并不直接等于低 CTE，Z 向热膨胀小的材料能进一步抑制分层与翘曲，选材时应两项指标综合评估。

三、无轻薄要求时优先增加板厚

为追求轻薄，不少产品板厚已降到 1.0mm、0.8mm 甚至 0.6mm，这样的厚度在过炉时保持不变形确实困难。如果没有轻量化硬性要求，建议板厚尽量做到 1.6mm，可大幅降低板弯板翘风险；薄板产品则务必配合托盘、对称叠层等补偿措施。

四、叠层设计严格对称

对称叠层是从源头减少 Z 向应力的最有效方法：多层板的铜层分布（厚度、面积、位置）应尽量相对中心层镜像对称，镜像层的材料属性、铜厚、图形覆盖率尽量一致。

常见的反面教材是单面板只在一面铺大铜、或 6 层板电源层铜厚（如 2oz）远高于信号层（如 0.5oz），这类非对称叠层在热应力下必然扭曲。

五、铺铜平衡，避免单面大铜面

铜箔与基材的 CTE 差异大，铜分布不均会导致热应力失衡：顶层残铜率 80%、底层只有 20% 时，板子会像拉紧的弓一样弯曲。

应保证双面（或对称层对）铜覆盖率差异控制在 15%~20% 以内，空白区域添加平衡铜块（dummy copper）或用网格铜填充，既平衡应力又利于散热。

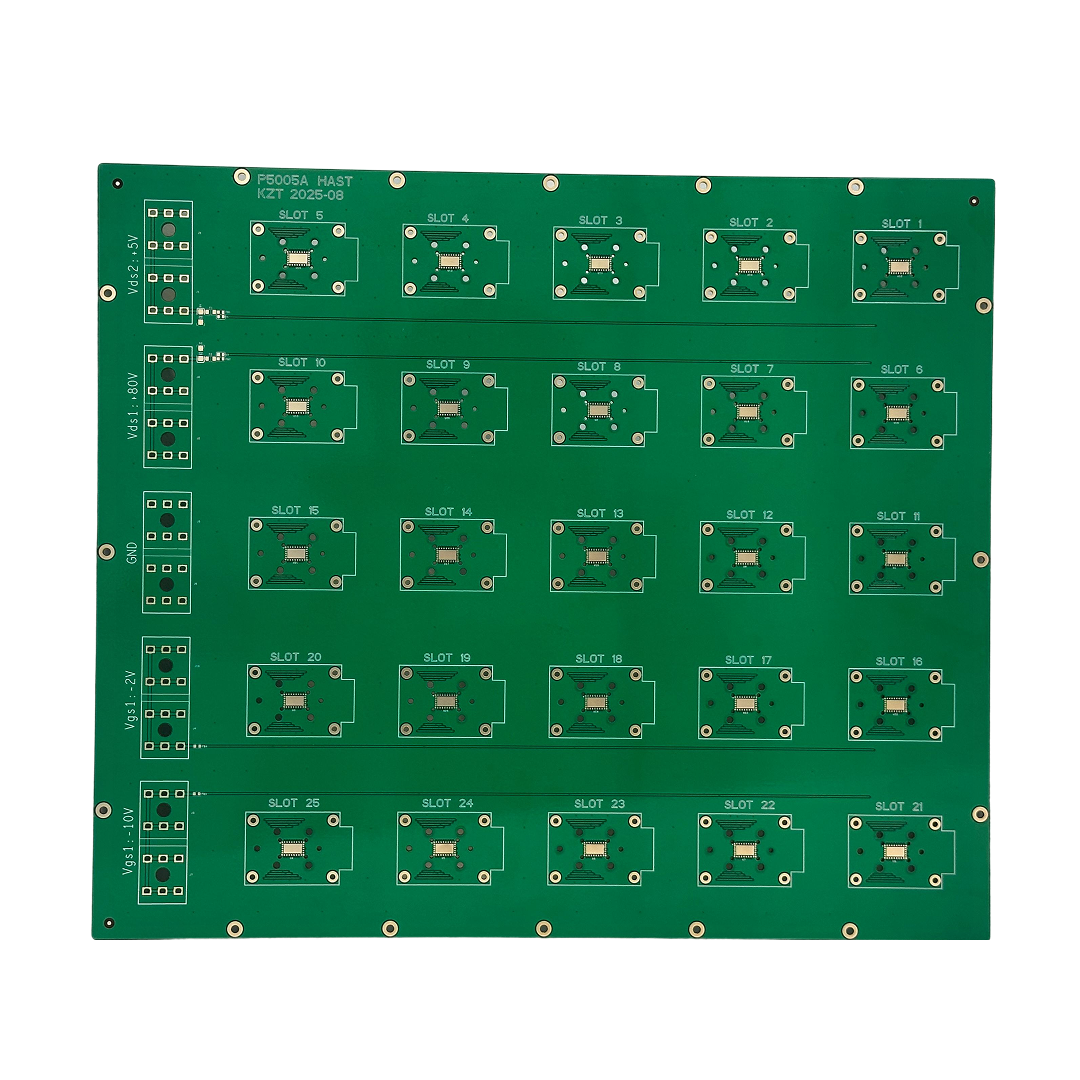

六、控制拼板尺寸，窄边垂直过炉方向

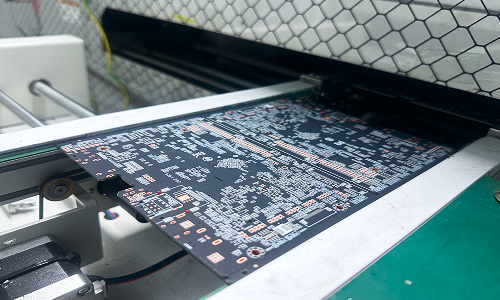

大部分回流焊炉用链条传送，尺寸越大的板子越会因自重凹陷变形。应把电路板的长边作为传送边放在链条上，以窄边垂直过炉方向，降低自重造成的凹陷；同时控制拼板尺寸（经验上单拼控制在 200mm 以内为宜）并减少拼板数量，都能明显改善过炉变形。

七、优化拼板连接方式，少用 V-Cut

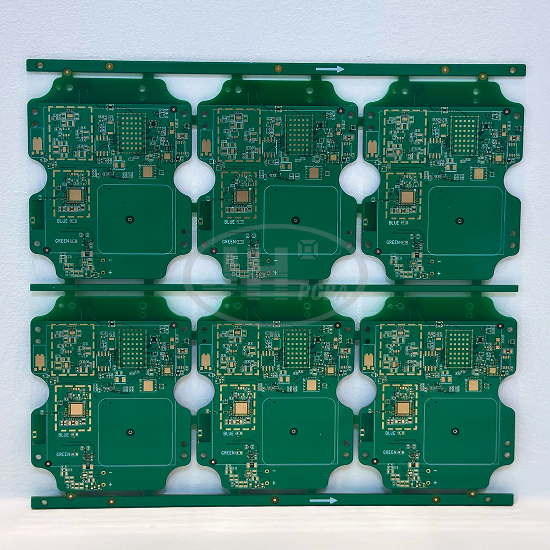

V-Cut 会破坏拼板间的结构强度。尽量用邮票孔（连接筋）替代 V-Cut，连接筋宽度建议不小于 2mm；如必须使用 V-Cut，应降低开槽深度，并在 V-Cut 线两侧保留至少 0.5mm 无铜区以避免应力集中。分板时优先采用 Router 铣刀分板，替代 V-Cut 分板，可避免应力集中引发板翘。

八、增加工艺边与加强筋

大尺寸或多拼板可在板边增加工艺边（经验上不小于 5mm）和支撑条，在 PCB 边缘或大尺寸器件下方增加铜筋、加厚板边（如板边做 1.6mm、内部 1.0mm），从结构上提升整板刚性，抑制过炉时的下垂与扭曲。

九、使用过炉托盘治具

当前述方法都难以满足时，过炉托盘（Reflow Carrier）是最直接的手段：无论热胀冷缩，托盘都能把电路板固定住，直到板温降到 Tg 以下重新变硬、维持原尺寸。单层托盘仍不足时，可再加一层盖子上下夹住电路板，大幅降低变形；缺点是托盘成本较高，且需要人工放置与回收。

十、烘板除湿与制程管控

板材吸潮会加剧过炉时的分层与翘曲。生产前可将 PCB 按板厚在约 120℃下烘烤 2~4 小时去除水分；回流焊环节用测温板实测并记录实际曲线，按板厚与元件密度微调参数；同时注意炉膛清洁与热风均匀性，避免局部温差放大变形。

板弯板翘的验收标准

按 IPC 相关标准，带有表面贴装器件的 PCB，允许的最大变形量约为板长的 0.75%；无表面贴装器件的 PCB 约为 1.5%。对汽车电子、医疗等高可靠性产品，内部管控通常更严（部分高端等级要求 0.5% 以内），建议在订单技术确认中明确板翘指标，并在来料与出货环节按同一标准验收。

爵辉伟业电路总结：板弯板翘的改善，一半在设计、一半在制板厂：板材选型、叠层对称性、平衡铜填充、压合工艺与出货检验都会直接影响过炉表现。爵辉伟业电路 PCB 制板服务支持 2~32 层、1-5阶 HDI、背钻、树脂塞孔、高 Tg / 低 CTE 板材与特殊铜厚（如 2OZ 厚铜）工艺，提供 DFM 可制造性分析与防翘曲工艺评审 —— 在设计阶段就把变形风险挡在炉前。
