直接答案： 过孔表面处理分 "盖油、塞孔、填平盖帽" 三种工艺，分别对应 IPC-4761 的 Type I、Type III/IV、Type VII 保护类型。

普通信号 / 电源过孔默认盖油即可（孔径宜控制在 0.5mm 以内）；

测试探针、功率载流、散热阵列三类场景必须开窗露铜；

落在焊盘内（尤其 BGA 下方）的盘中孔则必须走 "树脂填充 + 研磨 + 电镀盖帽"，盖油和开窗都不够。选错一勾，波峰焊透锡、探针掉孔、BGA 虚焊都可能找上门。

很多 Layout 工程师处理过孔状态时习惯随手勾选 "盖油" 或 "开窗"，但这其实不是版式风格问题，而是直接影响可制造性、可测试性与可靠性的工艺决策。下面按选型逻辑拆解。

一、先掰正概念：盖油、塞孔、填平，三件事别混为一谈

盖油（Via Tenting） ：IPC-4761中的 Type I 标准，阻焊油墨盖住孔口做法，  孔内空心 。只封孔口，解决 "焊锡别粘上过孔" 和基本绝缘，孔内仍空；

塞孔（Via Plugging）：IPC-4761中的Type III / IV标准， 油墨 / 树脂真正填进孔内 的做法， 孔被堵实。孔塞住，防焊锡沿孔爬走，是 "堵" 不是 "盖"；

填平盖帽（Fill & Cap）：IPC-4761中的 Type VII标准，树脂填满→研磨→电镀盖帽，表面与焊盘齐平 。把孔填平并镀铜盖顶，表面平整，是 BGA 盘中孔的指定做法。

选型第一步不是纠结 "开窗还是盖油"，而是先问三个问题：这个孔要不要被填实？要不要参与焊接？要不要被探针接触？

二、绝大多数过孔，默认盖油没毛病

普通信号过孔、普通电源过孔 —— 不测试、不散热、不在焊盘里 —— 盖油是常规且成本最低的选择。但有两条边界要记牢：

1. 孔径控制：盖油过孔孔径建议 ≤0.4mm，极限不要超过 0.5mm。超过 0.5mm 后油墨很难可靠覆盖孔环，板厂通常也不愿为此类盖油缺陷承担兜底责任；

2. "发黄" 不是缺陷：液态阻焊固化时会向孔内渗流，孔环处油墨变薄、铜色透出，导致孔口发黄，这是盖油工艺的固有现象，并非油墨没盖好。

需要特别强调：盖油只是封口，不是堵孔。波峰焊、选择性波峰焊场景下，孔内仍是空心，焊锡仍有透孔风险 —— 这类场景盖油不够用。

三、必须开窗的三种硬需求

① ICT/FCT 探针测试

阻焊层绝缘，盖油后探针无法接触铜面，等于白测。测试过孔必须在探测面开窗露铜。但注意一个常见坑：不要只开窗不塞孔—— 裸孔开窗后探针针尖可能陷入孔内，接触不稳还伤治具。更稳的做法是先塞孔或填平、再开窗。

② 功率路径载流不足，需要并联过孔

以 0.3mm 孔径、25µm 孔铜为例：外层散热良好、温升 10℃ 时，单孔承载约 1A 稳妥，接近 2A 就要看散热条件；3A、5A 的电流还硬走单孔就不合适了。此时应并联多孔，并开窗让回流焊料包住孔环，等效扩大导电与散热截面。前提是焊料确实填充到位—— 开窗本身不产生电流，增流效果依赖焊料真实填进去。

③ 散热焊盘下的过孔阵列

阻焊层会显著增加热阻，开窗让铜面直接接触空气或导热界面材料，是散热路径的一部分。

开窗同样有代价：裸铜易氧化；HASL 喷锡时相邻开窗过孔距离过近容易连锡。行业通行底线是过孔焊盘边到相邻焊盘边 ≥0.2mm；布局实在挤不下，改 ENIG 沉金可降低桥接风险。

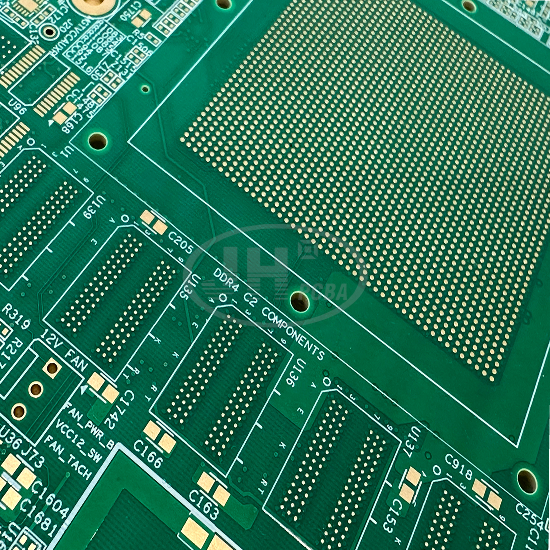

四、盘中孔：盖油、开窗都不够用

当过孔正好落在焊盘内、尤其是 BGA 封装下方，问题会升级。未填充的盘中孔在回流焊时，熔融焊锡会沿孔壁被吸走（solder wicking），造成焊点空洞、焊料不足，最终表现为 BGA 虚焊。

因此盘中孔既不能只盖油、也不能只开窗，必须走 Type VII：树脂填充 + 研磨 + 电镀盖帽。油墨塞孔在此处不适用 —— 油墨热循环易开裂、易起泡，表面平整度也达不到 BGA 焊盘要求，焊盘上的孔只能用树脂或铜浆填充。

另一个易被忽视的热设计点：BGA 角部填平孔若未连接内层大面积铜皮，回流焊快速冷却时可能出现冷撕裂 / 缩锡开裂，填充方案需连同内层铜皮设计一起评估。

五、设计端落单清单

- 设计文件勾选盖油后，Gerber 阻焊层必须同步一致，避免文件与工艺意图打架；

- 盘中孔不要只画图，建议在 fabrication note 中明确写明："IPC-4761 Type VII，树脂填充，电镀盖帽"；

- 测试过孔优先 "填平 / 塞孔后开窗"，并核对探针接触面与孔径匹配；

- 大电流与散热过孔，在叠层表备注载流与开窗意图，方便爵辉伟业电路工程师 DFM 复核。

六、爵辉伟业电路观点：过孔选型是 "设计意图" 与 "工艺能力" 的对接

我们每天经手的板子，过孔处理是 DFM 评审的高频检查项，实践沉淀为四点：

- DFM 前置核对：收到 Gerber 先核对过孔类型与阻焊层、fabrication note 是否一致，发现 "盘中孔只勾盖油" 等高风险组合，第一时间回提修改建议，而不是等焊接不良再复盘；

- 完整工艺栈：支持 IPC-4761 Type I 盖油、Type III/IV 塞孔（树脂 / 油墨）与 Type VII 树脂填充 + 研磨 + 电镀盖帽，盘中孔填平表面平整度满足 BGA 焊接要求；

- 大电流专项：对功率过孔做载流与温升评估，配合开窗、并联与散热设计给出工艺建议；

- 全程可追溯：关键批次提供填充 / 盖帽检查数据，配合 TDR、阻抗报告一起交付。

关于爵辉伟业电路：深圳市爵辉伟业电路有限公司专注高精密多层板、HDI 盲埋孔板、高频高速板制造打样到 PCBA 一站式服务，支持树脂塞孔、电镀盖帽、阻抗控制、背钻、盲埋孔等工艺，并通过 ISO9001、ISO13485（医规） 等体系认证。无论你的设计里有多少 "该填、该盖、该开" 的过孔，欢迎带着 Gerber 和 fabrication note 来聊 —— 工程团队先把过孔工艺清单给你理清楚，再谈交付。

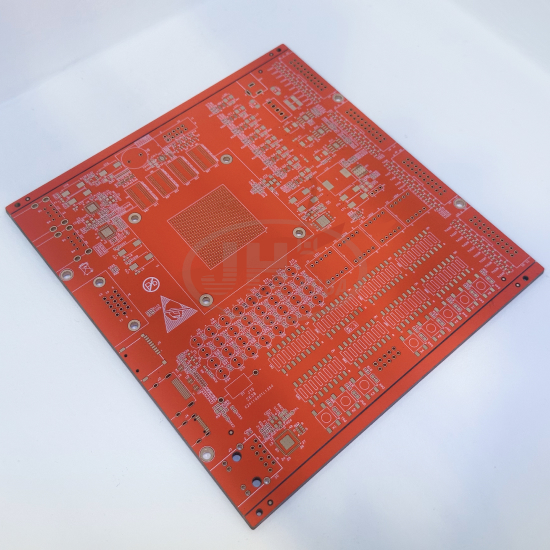

爵辉伟业电路制造10层HDI树脂塞孔PCB点击查看详情 https://www.szjhpcba.com/proview-82.html；

22层激光钻孔2阶HDI树脂塞孔PCB点击查看详情 https://www.szjhpcba.com/proview-25.html

常见问题 FAQ

Q1：盖油和塞孔到底有什么区别？

盖油只是用阻焊油墨封住孔口，孔内仍是空心（IPC-4761 Type I）；塞孔是把油墨或树脂真正填入孔内、把孔堵实（Type III/IV）。前者防焊锡粘连，后者防焊锡沿孔爬走。

Q2：过孔孔径多大就不能盖油了？

盖油孔径建议 ≤0.4mm，极限不超过 0.5mm。超过后油墨难以可靠覆盖孔环，PCB板厂一般不承担此类盖油缺陷责任。

Q3：测试过孔可以直接开窗吗？

不建议裸孔直接开窗 —— 探针针尖可能陷入孔内导致接触不稳、损伤治具。更稳妥的做法是先塞孔或树脂填平，再在探测面开窗露铜。

Q4：BGA 盘中孔为什么不能用油墨塞孔？

油墨热循环易开裂、易起泡，表面平整度达不到 BGA 焊盘要求。盘中孔必须用树脂填充（Type VII）并研磨、电镀盖帽。

Q5：开窗过孔之间的距离要求是多少？

通行底线为过孔焊盘边到相邻焊盘边 ≥0.2mm，防止 HASL 喷锡连锡；布局空间不足时改用 ENIG 沉金降低桥接风险。
